一、技術原理與結構特性

1.1 核心感知原理

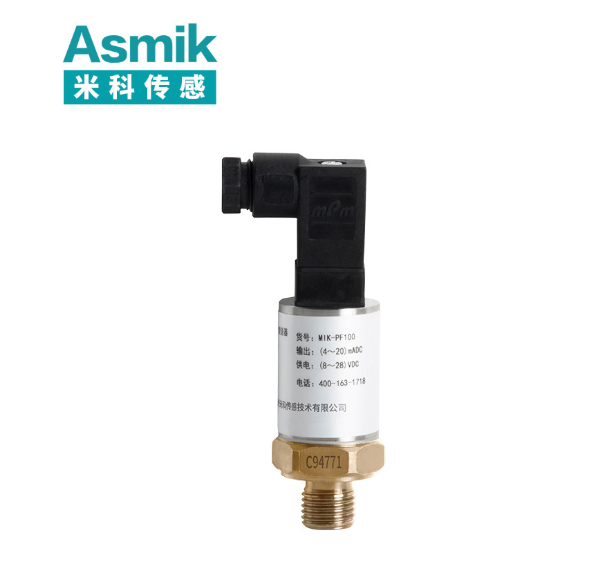

DN125壓力變送器采用壓阻式傳感原理，當液體壓力作用于膜片時，膜片產生與壓力成正比的微位移，導致壓敏電阻值變化。通過惠斯通電橋電路將電阻變化轉換為電壓信號，再經放大、線性化處理后輸出標準電流信號。在0-1.6MPa量程段，該設計可實現0.25%FS的測量精度，響應時間低于50ms，滿足市政供水管道壓力監測需求。

1.2 高壓適配設計

為適應DN125大口徑管道的高壓環境，傳感器采用鈦合金膜片，厚度為0.5mm，兼具強度與靈敏度。密封結構采用雙O型圈與金屬波紋管組合方案，防護等級達到IP67/IP68，可在-40℃至125℃環境下穩定工作。某市政供水項目數據顯示，該結構在500mm管徑中仍保持密封性，膜片形變量控制在0.01mm以內。

1.3 信號輸出與通信

輸出信號以4-20mA電流為主，抗干擾能力強，傳輸距離可達數千米。智能型傳感器支持HART協議或藍牙無線通信，可實現遠程參數配置與診斷。某天然氣管道項目顯示，無線通信功能使現場巡檢頻次從每周一次降至每月一次，運維成本降低40%。

二、典型應用場景與案例分析

2.1 食品飲料行業罐裝控制

在碳酸飲料生產線中，DN125壓力變送器安裝在罐裝關鍵節點，實時監測罐裝壓力。以某知名汽水品牌為例，在高速罐裝過程中，壓力變送器確保每一瓶飲料的罐裝壓力精準維持在0.3-0.4MPa，既保證二氧化碳充分溶解，又防止壓力過高導致罐體破裂，次品率降低30%。

2.2 市政供水壓力監測

某城市供水系統采用DN125變送器監測主管道壓力，數據通過無線模塊實時上傳至監控平臺。項目實施后，壓力控制波動范圍從±0.1MPa降至±0.05MPa，供水穩定性提升30%，年節水效率提高15%。

2.3 化工反應釜壓力控制

在化工反應釜控制系統中，該型號變送器用于監測反應壓力。某煉化企業改造項目顯示，采用后壓力控制波動范圍從±0.05MPa降至±0.02MPa，產品收率提升2.5%。針對腐蝕性介質環境，建議選擇帶有陶瓷過濾層的變送器結構。

三、選型邏輯與工程實踐

3.1 量程匹配原則

選型時應確保工作壓力位于傳感器量程的50%-60%區間。例如，監測1.0MPa壓力時，選用0-1.6MPa量程傳感器可預留安全裕度，避免過載損壞。某天然氣長輸管道工程顯示，合理量程匹配使傳感器過載故障率從每年8次降至2次。

3.2 介質適應性設計

針對含顆粒介質環境，建議選擇帶有陶瓷過濾層的傳感器結構。在某礦山尾礦庫壓力監測項目中，采用陶瓷膜片與不銹鋼燒結濾網的組合方案，有效阻擋直徑大于0.05mm的固體顆粒，延長傳感器使用壽命至8年以上。對于腐蝕性介質，需選配哈氏合金膜片。

3.3 安裝工藝規范

安裝位置應遠離振動源，引壓管長度不宜超過10米。測量蒸汽時需配置冷凝罐，確保傳感器工作環境溫度不超過85℃。某電廠鍋爐給水系統因引壓管過長，導致壓力響應延遲達2秒，嚴重影響控制精度。露天環境需采用IP67防護等級。

四、維護策略與故障處理

4.1 周期性校準流程

建議每6個月進行一次校準，采用二級標準壓力計作為基準源。校準步驟包括：

1. 零點校準：施加0MPa壓力，調整輸出至4mA
2. 量程校準：施加1.6MPa壓力，調整輸出至20mA
3. 線性度驗證：在50%量程點（0.8MPa）檢查誤差
   某水務集團通過實施該流程，將傳感器年故障率從15%降至5%。

4.2 常見故障診斷

典型故障包括：

• 輸出波動：檢查引壓管是否堵塞或存在氣穴，使用手操器觀察實時壓力曲線
• 絕緣下降：使用兆歐表測量接線端子與地間電阻，應＞50MΩ
• 通信中斷：檢查HART適配器接線，確認設備地址未重復
  某化工企業通過建立故障代碼庫，將平均維修時間從3小時縮短至1小時。

4.3 長期保存方法

停用設備應置于干燥環境，壓力接口涂抹防銹油，并定期通電激活電子元件。某海洋平臺項目采用真空包裝與恒溫儲存的傳感器，在五年后仍能保持95%以上的初始精度。

五、技術演進與行業趨勢

5.1 智能化升級

隨著工業互聯網發展，傳感器正朝著智能化方向升級。新一代產品集成邊緣計算模塊，可實時處理壓力數據并輸出特征值，支持與SCADA系統無縫對接。某半導體廠商的測試數據顯示，這種架構使數據傳輸延遲從800ms降至200ms，控制響應速度提升60%。

5.2 復合式電容技術

復合式電容壓力變送器采用差動電容測量原理，其核心測量部分構建為雙腔結構，由中心測量膜片與兩側隔離膜片組成。在兩側壓力（差壓）作用下，中心膜片產生位移，進而改變極板間距形成電容差。某汽車制造企業引入該設備后，生產線測量系統設備數量減少40%，安裝調試周期縮短60%，年維護成本降低超百萬元。

5.3 市場預測與政策影響

中國壓力變送器市場年復合增長率超10%，中低壓領域需求持續增長?！吨袊?guó)制造2025》政策推動下，智能制造與工業自動化需求釋放，預計2030年市場規模將突破500億元。某研究機構報告顯示，DN125量程傳感器在市政供水、化工、能源領域的年需求量已超5萬套。

壓力變送器作為中低壓測量的基石，其技術演進始終與產業發展需求同頻共振。DN125 0-1.6MPa量程傳感器通過壓阻效應、高壓適配設計、智能通信等技術的集成應用，在精度、可靠性、易用性方面達到行業水平。在制造業轉型升級與能源結構調整的背景下，該類型設備將在流程工業、市政工程、能源傳輸?shù)阮I(lǐng)域發揮更重要的價值。
