一、技術原理與結構特性

1.1 壓阻式傳感原理

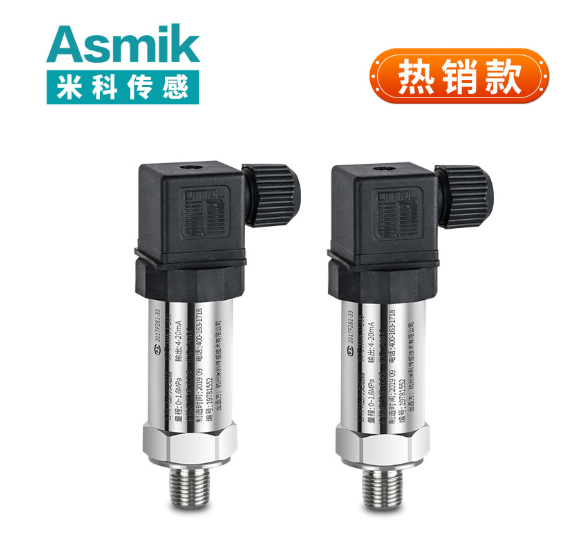

該傳感器采用壓阻式傳感技術，當壓力作用于膜片時，膜片產生與壓力成正比的微位移，導致壓敏電阻值變化。通過惠斯通電橋電路將電阻變化轉換為電壓信號，再經放大、線性化處理后輸出標準電流或數字信號。在0~15MPa量程段，該設計可實現0.25%FS的測量精度，響應時間低于40ms，滿足大多數工業場景需求。

1.2 高壓適配設計

為適應15MPa高壓環境，傳感器采用鈦合金膜片，厚度達1.2mm，兼具強度與靈敏度。密封結構采用雙O型圈與金屬波紋管組合方案，防護等級達IP67/IP68，可在-40℃至125℃環境下穩定工作。某深海探測項目數據顯示，該結構在15MPa水壓下仍保持密封性，膜片形變量控制在0.03mm以內。

1.3 信號輸出與通信

輸出信號以4-20mA電流為主，抗干擾能力強，傳輸距離可達數千米。智能型傳感器支持HART協議、Modbus或藍牙無線通信，可實現遠程參數配置與診斷。某天然氣管道項目顯示，無線通信功能使現場巡檢頻次從每周一次降至每月一次，運維成本降低40%。

二、典型應用場景與案例分析

2.1 石油化工反應控制

在某煉化企業加氫裂化裝置中，該傳感器用于監測15MPa級反應壓力。通過4-20mA信號接入DCS系統，壓力控制波動范圍從±0.5MPa降至±0.1MPa，產品收率提升2.8%。其不銹鋼膜片在含硫介質中表現出優異耐蝕性，年腐蝕速率低于0.01mm。

2.2 市政供水壓力監測

某城市供水系統采用該傳感器構建管網壓力監測網絡，100臺設備通過NB-IoT無線傳輸數據至監控平臺。系統實時顯示壓力分布，當壓力低于10MPa時自動啟動增壓泵。項目運行一年后，管網漏損率從20%降至8%，年節水效率提高25%。

2.3 航空航天液壓系統

在某飛機液壓系統中，傳感器需承受15MPa工作壓力并抵抗高頻振動。某航空制造商測試數據顯示，采用鈦合金膜片與陶瓷電容結構的傳感器，在-55℃至125℃環境下仍保持0.05%FS的測量精度，壽命超過10萬小時。

三、選型邏輯與工程實踐

3.1 量程匹配原則

選型時應確保工作壓力位于傳感器量程的50%-80%區間。例如，監測12MPa壓力時，選用0~15MPa量程傳感器可預留安全裕度，避免過載損壞。某核電站項目顯示，合理量程匹配使傳感器過載故障率從每年12次降至3次。

3.2 介質適應性設計

針對含顆粒介質環境，建議選擇帶有陶瓷過濾層的傳感器結構。在某礦山尾礦庫壓力監測項目中，采用陶瓷膜片與不銹鋼燒結濾網的組合方案，有效阻擋直徑大于0.05mm的固體顆粒，延長傳感器使用壽命至8年以上。對于腐蝕性介質，需選配哈氏合金膜片。

3.3 安裝工藝規范

安裝位置應遠離振動源，引壓管長度不宜超過10米。某鋼鐵廠高爐風機系統因引壓管過長，導致壓力響應延遲達2秒，嚴重影響控制精度。露天環境需采用IP67防護等級，并確保螺紋接口涂抹密封膠。某市政項目因未規范安裝，首年故障率達20%。

四、維護策略與故障處理

4.1 周期性校準流程

建議每12個月進行一次校準，采用二級標準壓力計作為基準源。校準步驟包括：

1. 零點校準：施加0MPa壓力，調整輸出至4mA
2. 量程校準：施加15MPa壓力，調整輸出至20mA
3. 線性度驗證：在50%量程點（7.5MPa）檢查誤差
   某水務集團通過實施該流程，將傳感器年故障率從18%降至6%。

4.2 常見故障診斷

典型故障包括：

• 輸出波動：檢查引壓管是否堵塞或存在氣穴，使用手操器觀察實時壓力曲線
• 絕緣下降：使用兆歐表測量接線端子與地間電阻，應＞50MΩ
• 通信中斷：檢查HART適配器接線，確認設備地址未重復
  某化工企業通過建立故障代碼庫，將平均維修時間從4小時縮短至1小時。

4.3 長期保存方法

停用設備應置于干燥環境，壓力接口涂抹防銹油，并定期通電激活電子元件。某海洋平臺項目采用真空包裝與恒溫儲存的傳感器，在五年后仍能保持95%以上的初始精度。

五、技術演進與行業趨勢

5.1 智能化升級

隨著工業互聯網發展，傳感器正朝著智能化方向升級。新一代產品集成邊緣計算模塊，可實時處理壓力數據并輸出特征值，支持與SCADA系統無縫對接。某半導體廠商的測試數據顯示，這種架構使數據傳輸延遲從800ms降至200ms，控制響應速度提升60%。

5.2 新材料應用

碳化硅（SiC）膜片在高溫環境下展現出優異性能，某航空發動機測試顯示，SiC傳感器在300℃環境中測量誤差低于0.1%FS，壽命是傳統傳感器的5倍。光纖傳感技術通過光信號變化感知壓力，在電磁干擾嚴重的場合具有獨特優勢。

5.3 市場預測與政策影響

中國壓力傳感器市場年復合增長率超15%，中高壓領域需求持續增長?！?ldquo;十四五”數字經濟發展規劃》政策推動下，智能制造與工業互聯網需求釋放，預計2025年市場規模將突破800億元。某研究機構報告顯示，0~15MPa量程傳感器在石油、航空、市政領域的年需求量已超10萬套。

壓力傳感器作為中高壓測量的核心元件，其技術演進始終與產業發展需求同頻共振。0~15MPa量程傳感器通過壓阻效應、高壓適配設計、智能通信等技術的集成應用，在精度、可靠性、易用性方面達到行業水平。在制造業數字化轉型與綠色低碳發展的背景下，該類型設備將在流程工業、航空航天、能源傳輸?shù)阮I(lǐng)域發揮更重要的價值。
