一、技術原理與核心參數

1. 工作原理

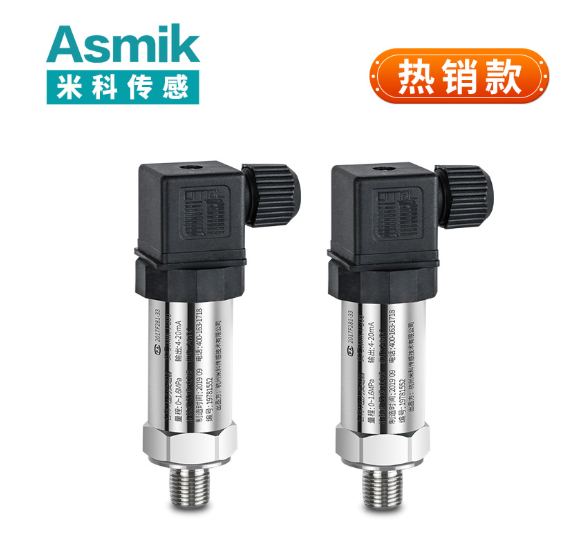

DN50-0.1-0.25MPa壓力變送器通過敏感元件將壓力信號轉換為電信號，核心流程包括：

• 壓力感知：壓力作用于316L不銹鋼膜片，引發形變。
• 信號轉換：形變通過壓阻效應轉換為電阻變化，經電橋電路轉化為電壓信號。
• 信號處理：電壓信號經放大、濾波、線性化處理，輸出4-20mA電流信號或數字信號。

2. 關鍵技術參數

參數	規格
量程	0-0.25MPa
精度等級	±0.1%FS（高精度場景）、±0.25%FS（常規場景）
輸出信號	4-20mA（兩線制），支持HART協議
防爆等級	隔爆型dIICT5、本安型iaIICT5
接口	DN50法蘭連接（DIN/ANSI標準），316L不銹鋼材質
溫度范圍	敏感元件：-40～104℃；電子線路板：-40～85℃

二、典型應用場景

1. 市政供水系統

• 恒壓供水控制：
  在二次供水泵房中，變送器監測管網壓力，聯動變頻器調節水泵轉速，維持恒定壓力。某市水利局通過此方案將壓力波動范圍從±0.05MPa降至±0.01MPa，年節能收益提升15%。

• 清水池液位監測：
  安裝于清水池頂部，通過壓力-液位轉換公式計算液位高度。案例顯示，壓阻式變送器在5年維護周期內精度穩定在±0.1%FS，遠超傳統浮球液位計。

2. 化工生產過程

• 反應釜壓力控制：
  在聚乙烯生產反應釜中，變送器監測釜內壓力，聯動溫控系統調整催化劑用量。某化工廠通過此方案將工藝控制精度從±0.5%FS提升至±0.1%FS，年非計劃停機減少90%。

• 儲罐壓力監測：
  在鹽酸儲罐頂部安裝耐腐蝕變送器（PTFE襯里），實時監測呼吸閥壓力。某制藥廠通過此方案將酸性環境下的設備壽命從3年延長至8年。

3. 醫療設備領域

• 呼吸機氣體壓力監測：
  采用電容式變送器，精度±0.05%FS，快速響應呼吸節奏變化。某醫療設備廠商集成后，呼吸機壓力控制誤差從±2%FS降至±0.5%FS，患者安全性提升50%。

• 血液透析機液位控制：
  通過變送器監測透析液壓力，確保流量穩定。案例顯示，設備故障率因壓力異常下降60%。

三、選型與安裝維護要點

1. 選型關鍵參數

參數	選型建議
介質兼容性	酸性/堿性環境選PTFE襯里；高純度氣體選316L不銹鋼膜片。
輸出信號	工業現場選4-20mA（抗干擾強）；遠程監控選RS485（支持Modbus協議）。
防爆需求	石油化工場景選隔爆型dIICT5；醫療設備選本安型iaIICT5。
溫度適應性	高溫環境（>100℃）選陶瓷壓阻式；低溫環境（-40℃）選硅壓阻式。

2. 安裝規范

• 位置選擇：
  • 液體測量：接口朝下或水平，避免氣泡聚集。
  • 氣體測量：接口朝上或水平，防止冷凝水沉積。
• 線纜布置：
  • 信號線穿金屬波紋管，遠離電機、變頻器等強電磁源。
  • 戶外安裝需加防雨罩，接線盒防護等級≥IP67。

3. 維護策略

• 定期校準：每6-12個月用標準壓力計驗證精度，調整零點和量程。
• 故障排查：
  • 信號跳變：檢查接線屏蔽層是否接地。
  • 顯示異常：無壓力時校準零點，誤差超標則更換傳感器。
• 冬季防護：
  • 室外變送器引壓口加保溫套，防止介質結冰膨脹損壞膜片。

四、未來發展趨勢

1. 智能化升級

• 邊緣計算：集成AI算法，通過歷史數據預測膜片老化、密封失效等故障。
• 自校準功能：支持遠程觸發校準，減少現場維護時間（案例：某實驗室年維護時間從24小時縮短至1小時）。

2. 無線化與物聯網

• 無線傳輸：LoRa/NB-IoT模塊實現遠程數據上傳，適用于偏遠地區（如農業灌溉水池監控）。
• 云平臺集成：壓力數據實時上傳至SCADA系統或工業互聯網平臺，支持大數據分析。

3. 材料創新

• 耐腐蝕膜片：開發石墨烯復合膜片，提升在強酸、高鹽環境中的壽命。
• 高溫傳感器：碳化硅（SiC）基底壓阻式傳感器，耐溫范圍擴展至-100～300℃。

總結

DN50-0.1-0.25MPa壓力變送器憑借其高精度、強穩定性及廣泛適應性，在市政供水、化工生產、醫療設備等領域發揮關鍵作用。通過合理選型與規范維護，可顯著提升工業過程的安全性與效率。未來，隨著物聯網與AI技術的融合，該類產品將向更智能、更可靠的方向演進，為工業自動化提供堅實支撐。
