一、技術原理與核心參數

1. 工作原理

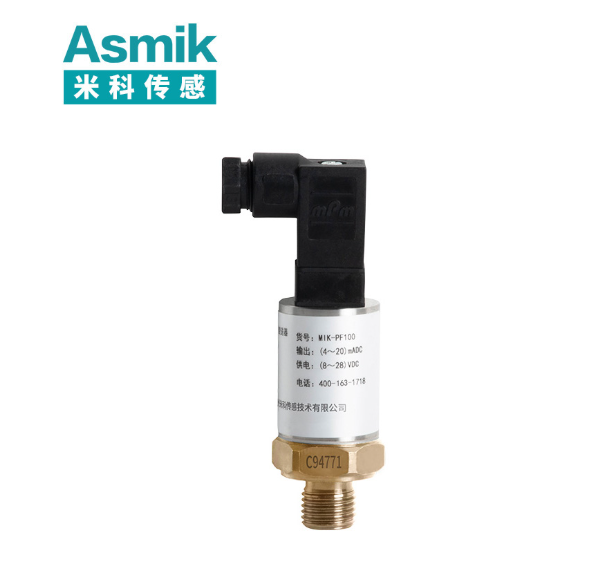

12MPa壓力變送器通過壓阻效應或電容變化實現壓力信號的轉換與處理：

• 壓力感知：高壓介質作用于高強度膜片（如316L不銹鋼或陶瓷），引發微小形變。
• 信號轉換：形變通過壓阻效應（電阻變化）或電容變化轉換為電信號，經微處理器線性化處理。
• 信號輸出：輸出4-20mA模擬信號或0-5V電壓信號，支持HART協議等數字通信。

2. 關鍵技術參數

參數	規格
量程	0-12MPa（可定制更寬量程）
精度等級	±0.1%FS（超高壓場景）、±0.25%FS（常規場景）
輸出信號	4-20mA（兩線制）、0-5V（三線制），支持HART/Profibus協議
防爆等級	隔爆型dIICT6、本安型iaIICT6
接口	法蘭連接（DN50/DN80）、螺紋連接（M48×2）
溫度范圍	敏感元件：-40～150℃；電子線路板：-40～85℃
防護等級	IP67（防塵防水）

二、典型應用場景

1. 石油開采行業

• 井下壓力監測：
  在深海油井中，12MPa變送器安裝于井下5000米處，實時監測地層壓力。當?shù)貙訅毫Ξ惓r，系統自動調整泥漿密度，防止井噴事故。某油田通過此方案將井控響應時間縮短至10分鐘內，年應急處理成本減少300萬元。
• 管道超壓保護：
  在長輸天然氣管道中，變送器監測管道壓力，當壓力超過安全閾值時，自動啟動緊急截斷閥。某管道公司通過此方案將超壓事故率降低90%，年運輸效率提升15%。

2. 航空航天領域

• 火箭發動機測試：
  在液體火箭發動機試車臺中，12MPa變送器監測燃燒室壓力，數據實時傳輸至控制中心。某案例顯示，壓力測量精度達±0.05%FS，為發動機優化提供關鍵數據支持，年研發成本節省20%。
• 飛機液壓系統：
  在民航客機液壓系統中，變送器監測主泵壓力，確保起落架收放、襟翼調整等動作精準執行。某航空制造商通過此方案將液壓系統故障率下降70%，維護成本降低25%。

3. 工業液壓系統

• 重型機械壓力控制：
  在盾構機液壓系統中，12MPa變送器監測推進油缸壓力，聯動速度控制系統調整掘進參數。某地鐵建設項目中，該方案使盾構機姿態控制精度提升至±1mm，施工效率提升30%。
• 模具成型壓力監測：
  在大型鍛壓機中，變送器實時監測模腔壓力，確保金屬成型質量。某汽車零部件廠商通過此方案將產品合格率提升至99.8%，廢品率降低50%。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
量程冗余	實際工作壓力≤量程的80%，預留20%以上安全余量，避免過載損壞。
介質兼容性	酸性/堿性環境選PTFE密封；高純度氣體選316L不銹鋼膜片。
輸出信號	控制系統選4-20mA（抗干擾強）；數據采集選0-5V（分辨率高）。
防爆需求	石油化工場景選隔爆型dIICT6；航空航天選本安型iaIICT6。
溫度適應性	高溫環境（>150℃）選陶瓷壓阻式；低溫環境（-40℃）選硅壓阻式。

2. 成本優化方法

• 批量采購：
  采購量≥10臺時，廠家可提供5%-10%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊接口（如G1/2）或?qū)挏匦停?40℃~85℃）可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在壓阻效應、密封材料等領域取得進展，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 液體測量：接口朝下或水平，避免氣泡聚集。
  • 氣體測量：接口朝上或水平，防止冷凝水沉積。
• 線纜布置：
  • 信號線穿金屬波紋管，遠離電機、變頻器等強電磁源。
  • 戶外安裝需加防雨罩，接線盒防護等級≥IP67。
• 密封處理：
  • 法蘭連接：墊片選316L不銹鋼或PTFE，螺栓對稱緊固，扭矩達150N·m。
  • 螺紋連接：使用聚四氟乙烯生料帶，緊固扭矩50-60N·m。

2. 維護策略

• 定期校準：每3-6個月用標準壓力計驗證精度，調整零點和量程，單次校準成本約100-200元。
• 密封檢查：每季度檢查接口密封性，更換老化生料帶或墊片，材料成本約20-30元。
• 清潔保養：用酒精棉擦拭膜片表面，避免油污影響靈敏度，無需額外成本。
• 故障處理：
  • 信號跳變：檢查接線屏蔽層是否接地，更換抗干擾能力更強的雙絞線。
  • 顯示異常：無壓力時校準零點，誤差超標則更換傳感器。
  • 冬季防護：室外傳感器引壓口加保溫套，防止介質結冰膨脹損壞膜片。

五、未來發展趨勢

1. 智能化升級

• 自診斷功能：集成溫度傳感器與壓力傳感器，通過算法判斷膜片老化或泄漏，減少人工巡檢成本。
• 無線通信：LoRa/NB-IoT模塊實現遠程參數設置與狀態監控，降低維護成本，但初期投入增加10%-20%。

2. 集成化設計

• 多參數監測：同步輸出壓力與溫度信號，減少傳感器數量與布線成本，單臺成本增加5%-10%。
• 小型化封裝：采用MEMS技術，體積縮小至傳統變送器的1/3，適配緊湊型設備，成本與常規型持平。

3. 材料創新

• 耐腐蝕膜片：開發石墨烯復合膜片，提升在強酸、高鹽環境中的壽命。
• 高溫電子元件：采用寬溫級芯片，確保-40～150℃環境下信號穩定。

總結

12MPa壓力變送器憑借其精準測量、穩定可靠及廣泛適應性，在石油開采、航空航天、工業液壓等領域發揮關鍵作用。通過合理選型與規范維護，可顯著提升工業過程的安全性與效率。未來，隨著智能化與材料科學的進步，該類產品將向更高性價比、更易維護的方向演進，為高壓工業場景提供更堅實的監測保障。
