一、技術原理與核心參數

1. 工作原理

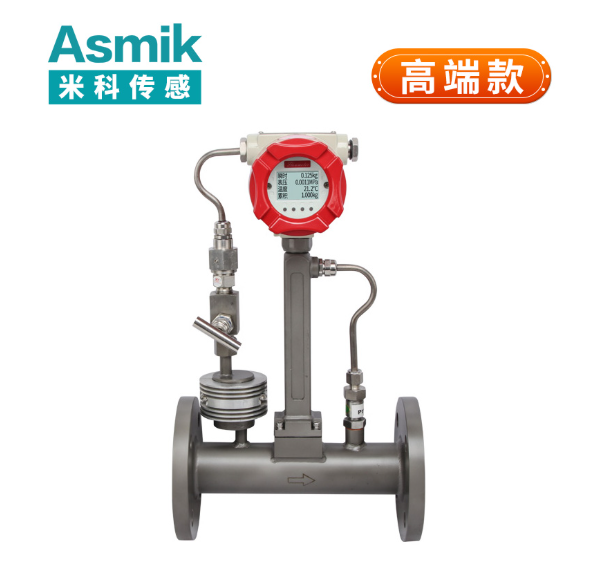

渦街流量計基于卡門渦街效應實現流量測量：

• 渦街產生：流體流經鈍體（如三角柱）時，兩側交替產生漩渦，漩渦頻率與流速成正比。
• 信號轉換：壓電傳感器檢測漩渦壓力脈動，轉換為電信號，經濾波、放大后輸出脈沖或4-20mA信號。
• 流量計算：通過公式 Q=4Kf⋅πd2? 計算流量，其中 f 為漩渦頻率，d 為管道內徑，K 為儀表系數。

2. 關鍵技術參數

參數	規格
公稱直徑	DN15~DN300（可定制更大口徑）
精度等級	±1%FS（常規場景）、±0.5%FS（高精度場景）
介質溫度	-40℃~350℃（標準型）、-196℃~450℃（特殊型）
公稱壓力	1.6MPa、2.5MPa、4.0MPa（可定制高壓型）
輸出信號	脈沖信號、4-20mA（兩線制），支持HART/RS485協議
防護等級	IP65（防塵防水）、IP67（防浸水）

二、典型應用場景

1. 電力行業蒸汽計量

• 電廠主蒸汽管道：
  在300MW機組主蒸汽管道中，渦街流量計監測蒸汽流量，數據用于鍋爐效率計算與能耗分析。某電廠通過此方案將蒸汽計量誤差從±3%降至±1%，年燃料成本節省200萬元。
• 區域供熱管網：
  在北方城市供熱系統中，流量計實時監測各小區蒸汽用量，聯動調節閥控制供熱溫度。某案例顯示，通過精準計量，管網熱損失降低15%，用戶投訴率下降40%。

2. 化工生產過程

• 合成氨裝置：
  在大型化工合成氨裝置中，渦街流量計測量原料氣流量，確保反應配比精準。某化工廠通過此方案將氨產率提升5%，年增產效益達300萬元。
• 乙烯裂解爐：
  在高溫乙烯裂解過程中，流量計監測裂解氣流量，聯動燃燒器調整火嘴功率。某案例顯示，通過流量控制，裂解深度穩定性提升20%，產品合格率提高10%。

3. 冶金行業能源管理

• 高爐熱風爐：
  在鋼鐵廠高爐熱風爐中，渦街流量計測量助燃空氣流量，優化燃燒效率。某鋼廠通過此方案將燃料消耗降低8%，年節能成本超500萬元。
• 連鑄機冷卻水：
  在連鑄機二次冷卻水中，流量計監測水流量，確保鑄坯質量。某案例顯示，通過精準控水，鑄坯裂紋率下降30%，成品率提升15%。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
公稱直徑	管道內徑的80%-100%，避免流速過低（<3m/s）或過高（>15m/s）。
介質兼容性	飽和蒸汽選普通型；過熱蒸汽選高溫型（耐350℃）；含顆粒流體選防堵型。
輸出信號	控制系統選4-20mA（抗干擾強）；數據采集選脈沖信號（分辨率高）。
防護需求	戶外安裝選IP67；室內安裝選IP65。
壓力等級	蒸汽壓力≤1.6MPa選普通型；>1.6MPa選高壓型（需定制）。

2. 成本優化方法

• 批量采購：
  采購量≥10臺時，廠家可提供5%-10%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如含塵蒸汽）加裝反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在高溫壓電傳感器、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段。
  • 垂直管道：流體自下而上流動，避免氣泡聚集。
• 鈍體方向：
  • 三角柱鈍體迎流面朝向流體來向，確保漩渦穩定生成。
• 線纜布置：
  • 信號線穿金屬波紋管，遠離電機、變頻器等強電磁源。
  • 戶外安裝需加防雨罩，接線盒防護等級≥IP65。

2. 維護策略

• 定期校準：每6-12個月用標準流量計驗證精度，調整儀表系數，單次校準成本約200-500元。
• 清潔保養：每季度用壓縮空氣反吹鈍體表面，避免灰塵或結垢影響漩渦生成。
• 故障處理：
  • 信號異常：檢查接線屏蔽層是否接地，更換抗干擾能力更強的雙絞線。
  • 流量波動：調整儀表系數或重新標定，誤差超標則更換傳感器。
  • 高溫環境：夏季加裝散熱片，冬季保溫棉包裹管道，防止介質冷凝。

五、未來發展趨勢

1. 智能化升級

• 自診斷功能：集成溫度傳感器與壓力傳感器，通過算法判斷鈍體結垢或傳感器故障，減少人工巡檢成本。
• 無線通信：LoRa/NB-IoT模塊實現遠程參數設置與狀態監控，降低維護成本，但初期投入增加10%-20%。

2. 集成化設計

• 多參數監測：同步輸出流量與溫度信號，減少傳感器數量與布線成本，單臺成本增加5%-10%。
• 小型化封裝：采用MEMS技術，體積縮小至傳統流量計的1/3，適配緊湊型管道，成本與常規型持平。

3. 材料創新

• 耐高溫傳感器：開發鋯鈦酸鉛（PZT）壓電陶瓷，提升350℃以上環境中的信號穩定性。
• 防腐蝕鈍體：采用哈氏合金或陶瓷涂層，延長在含硫蒸汽中的使用壽命。

總結

渦街流量計憑借其無運動部件、耐高溫、壓損小等優勢，在國內工業蒸汽計量中占據主導地位。其技術原理基于卡門渦街效應與壓電傳感技術，結合高溫材料與信號處理算法，適配電力、化工、冶金等多場景需求。通過合理選型、規范安裝及定期維護，可顯著提升蒸汽計量的準確性與系統效率。未來，隨著智能化與材料科學的進步，渦街流量計將向更高精度、更強環境適應性、更易維護的方向演進，為工業蒸汽管理提供更可靠的解決方案。
