一、技術原理與核心參數

1. 工作原理

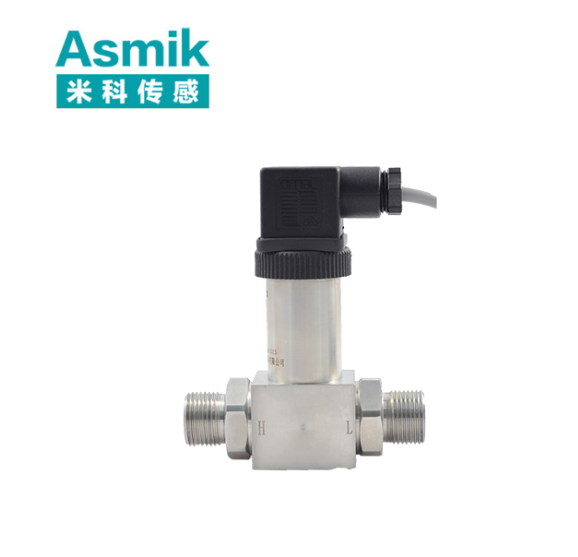

差壓變送器通過測量兩點間的壓力差，實現流量、液位等參數的間接測量，常見方法包括：

• 節流裝置法：在管道中安裝孔板、文丘里管等節流件，通過差壓與流量的平方關系計算流量。
• 液位測量法：利用容器內液體重力產生的靜壓差，通過公式 ΔP=ρgh 計算液位高度。
• 信號轉換：差壓傳感器將壓力差轉換為電信號，經放大、線性化后輸出標準信號（如4-20mA或HART協議）。

2. 關鍵技術參數

參數	規格
量程范圍	0-1kPa~0-10MPa（可定制更寬量程）
精度等級	±0.075%FS（高精度型）、±0.1%FS（常規型）
輸出信號	4-20mA（兩線制）、0-5V（三線制），支持HART/RS485/Profibus協議
防護等級	IP65（防塵防水）、IP67（防浸水）
防爆等級	隔爆型Ex d IICT6、本安型Ex ia IICT6
接口類型	螺紋連接（M20×1.5）、法蘭連接（DN15~DN50）
介質溫度	-40℃~150℃（標準型）、-196℃~350℃（特殊型）

二、典型應用場景

1. 石油化工行業

• 反應釜流量控制：
  在乙烯裂解裝置中，差壓變送器配合孔板測量原料氣流量，聯動調節閥控制反應配比。某化工廠通過此方案將乙烯產率提升6%，年增產效益超千萬元。
• 儲罐液位監測：
  在苯乙烯儲罐中，變送器測量液位差壓，數據用于庫存管理與安全預警。某案例顯示，通過液位控制，儲罐溢流事故率下降90%，環保處罰減少300萬元/年。

2. 電力行業

• 鍋爐主蒸汽流量計量：
  在600MW機組中，差壓變送器配合噴嘴測量主蒸汽流量，數據用于鍋爐效率計算與能耗分析。某電廠通過此方案將蒸汽計量誤差從±1.5%降至±0.3%，年燃料成本節省800萬元。
• 汽輪機真空度監測：
  在汽輪機凝汽器中，變送器測量真空度，確保機組運行效率。某案例顯示，通過真空度優化，汽輪機熱耗降低5%，年節能效益超千萬元。

3. 冶金行業

• 高爐風量控制：
  在鋼鐵廠高爐中，差壓變送器測量熱風爐風量，優化燃燒效率。某鋼廠通過此方案將燃料消耗降低15%，年節能成本超1200萬元。
• 連鑄機結晶器液位控制：
  在連鑄機中，變送器監測結晶器液位差壓，直接影響鑄坯質量。某案例顯示，通過精準控壓，鑄坯裂紋率下降40%，成品率提升20%。

4. 環保監測

• 煙氣排放流量監測：
  在火電廠煙道中，差壓變送器配合文丘里管測量煙氣流量，為環保排放提供數據支持。某省級環保項目通過此方案將數據誤差率從±8%降至±2%。
• 污水處理曝氣量控制：
  在A²/O工藝中，變送器監測曝氣池差壓，優化溶解氧濃度。某案例顯示，通過動態調節曝氣量，污水處理效率提升25%，能耗降低18%。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
量程匹配	差壓量程覆蓋實際工況的120%，流量測量需考慮壓力損失（通常≤50kPa）。
介質兼容性	腐蝕性介質選哈氏合金或PTFE膜片；高溫介質選陶瓷或高溫鋼。
節流裝置	大流量選孔板；小流量或高精度需求選文丘里管或V錐流量計。
輸出信號	需遠程傳輸選4-20mA（抗干擾強）；需數據分析選數字協議（如HART）。
防護需求	戶外安裝選IP67；防爆場景選隔爆型或本安型。
安裝方式	空間受限選螺紋連接；大口徑管道選法蘭連接。

2. 成本優化方法

• 批量采購：
  采購量≥20臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如含顆粒漿液）加裝防護套管可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在差壓傳感器、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 節流裝置：上游≥10DN直管段，下游≥5DN直管段，避開彎頭、閥門等擾流件。
  • 液位測量：取壓口避開液面波動區，確保靜壓差穩定。
• 密封處理：
  • 螺紋連接：使用聚四氟乙烯生料帶，緊固扭矩50-60N·m。
  • 法蘭連接：墊片選316L不銹鋼或PTFE，螺栓對稱緊固。
• 線纜布置：
  • 信號線穿金屬波紋管，遠離電機、變頻器等強電磁源。
  • 戶外安裝需加防雨罩，接線盒防護等級≥IP65。

2. 維護策略

• 定期校準：每6-12個月用標準差壓計驗證精度，調整零點與量程，單次校準成本約500-1000元。
• 清潔保養：每季度用軟布擦拭膜片表面，避免污垢或結垢影響測量。
• 故障處理：
  • 信號異常：檢查接線屏蔽層是否接地，更換抗干擾能力更強的雙絞線。
  • 零點漂移：重新校準或更換老化傳感器。
  • 冬季防護：室外傳感器加裝保溫套，防止介質結冰膨脹損壞膜片。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析差壓與流量的非線性關系，提升測量精度，實現自適應校準。
• 邊緣計算能力：在變送器內置邊緣計算模塊，實時處理數據并生成流量趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與PLC、DCS系統無縫集成，構建全廠級差壓監測網絡。

3. 材料創新

• 耐腐蝕膜片：開發石墨烯復合膜片，提升在強酸、高鹽環境中的使用壽命。
• 高性能傳感器：采用鉭合金差壓傳感器，增強在高壓、高溫介質中的穩定性。

4. 節能與環保

• 低功耗設計：優化發射電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

差壓變送器作為工業過程控制的核心設備，通過節流裝置法、液位測量法及智能算法，實現了流量、液位等參數的高精度監測。其應用場景覆蓋石油化工、電力、冶金、環保等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升生產安全與效率。未來，隨著人工智能、物聯網及材料科學的進步，差壓變送器將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
