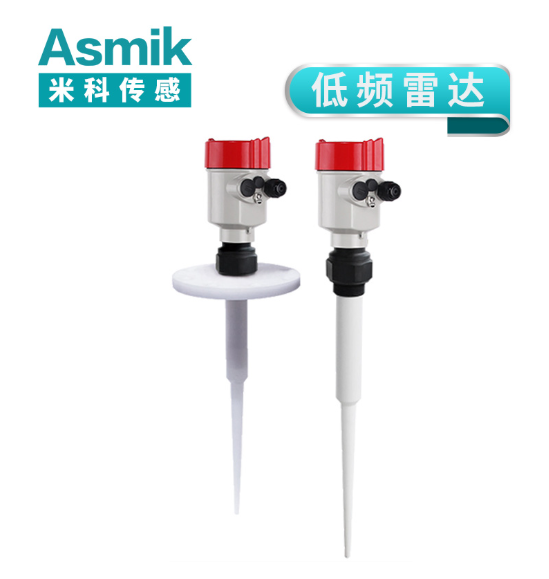

一、技術原理與核心參數

1. 工作原理

雷達液位計基于微波反射原理，通過發射與接收電磁波實現液位測量，常見方法包括：

• 調頻連續波（FMCW）：
  發射線性調頻連續波，測量發射與接收信號的頻率差，通過公式 h=2f0?⋅tanθc⋅Δf? 計算液位高度，其中 c 為光速，Δf 為頻率差，f0? 為中心頻率，θ 為天線波束角。
• 脈沖雷達：
  發射短脈沖微波，記錄發射到接收的時間差 Δt，通過公式 h=2c⋅Δt? 計算液位高度，適用于長量程場景。
• 信號處理：
  微處理器對反射信號進行濾波、峰值檢測及干擾抑制，輸出標準信號（如4-20mA或RS485協議）。

2. 關鍵技術參數

參數	規格
頻率	2.4GHz（短量程）、6GHz（中量程）、24GHz（長量程）
量程范圍	0.3m~120m（可定制更長量程）
精度等級	±3mm（高精度型）、±5mm（常規型）
波束角	3°~24°（窄波束抗干擾強）
輸出信號	4-20mA（兩線制）、RS485（Modbus協議），支持HART/Profibus協議
防護等級	IP65（防塵防水）、IP67（防浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 石油化工行業

• 原油儲罐液位監測：
  在10萬m³原油儲罐中，雷達液位計實時監測液位，聯動泵組控制裝卸流量。某油田通過此方案將液位測量誤差從±20mm降至±5mm，年減少冒罐事故損失超800萬元。
• 反應釜物料控制：
  在聚乙烯反應釜中，液位計監測固體顆粒料位，確保反應釜填充量精準。某化工廠通過此方案將產品合格率從90%提升至98%，年增產效益超千萬元。

2. 水利與環保

• 水庫水位監測：
  在大型水庫中，雷達液位計安裝于壩體頂部，實時監測水位變化，為防洪調度提供數據支持。某案例顯示，通過水位數據優化，水庫蓄水量利用率從75%提升至85%，年減少棄水損失3000萬m³。
• 污水廠污泥界面測量：
  在活性污泥法中，液位計區分污泥層與上清液，優化排泥頻率。某污水廠通過此方案將污泥濃度波動范圍從±500mg/L降至±200mg/L，處理效率提升15%。

3. 食品醫藥行業

• 啤酒發酵罐液位控制：
  在啤酒發酵罐中，雷達液位計監測麥汁液位，聯動酵母投加量與溫度控制。某啤酒廠通過此方案將發酵周期縮短10%，產品口感一致性提升30%，年增產效益超500萬元。
• 藥液儲罐精準計量：
  在藥液配制系統中，液位計監測高粘度藥液液位，確保配方精準。某藥企通過此方案將藥液浪費率從3%降至0.5%，年減少原料成本200萬元。

4. 能源與電力

• 燃煤電廠煤倉監測：
  在燃煤電廠煤倉中，雷達液位計監測煤堆高度，優化輸煤系統運行。某電廠通過此方案將煤倉利用率從80%提升至95%，年減少燃煤損耗超1000噸。
• 鍋爐汽包水位控制：
  在300MW機組鍋爐中，液位計與導波雷達液位計冗余配置，確保水位控制精度達±2mm。某案例顯示，通過液位控制，鍋爐停機次數從每年12次降至2次。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
頻率選擇	短量程（<30m）選24GHz；長量程（>30m）選6GHz或2.4GHz。
介質兼容性	水基介質選普通型；含泡沫介質選帶消泡算法的型號；強酸強堿選PTFE天線。
波束角	狹小空間選窄波束（<8°）；開闊場景選寬波束（>15°）。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需無線傳輸選LoRa/NB-IoT模塊。
防護需求	戶外安裝選IP67；防爆場景選隔爆型或本安型。
安裝方式	頂裝式選喇叭口天線；側裝式選萬向節支架。

2. 成本優化方法

• 批量采購：
  采購量≥20臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高溫漿液）加裝冷卻套管或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在消泡算法、高溫天線等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 頂裝式安裝：天線垂直對準液面，避開進料口、攪拌器等擾流區域，安裝高度≥盲區+0.2m。
  • 側裝式安裝：支架固定于罐壁，天線與液面夾角≥30°，避免沉積物干擾。
• 接地處理：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜。
• 天線保護：
  • 露天安裝加裝防雨罩，防止雨水或灰塵影響信號發射。
  • 高溫介質場景加裝水冷套管，降低天線溫度。

2. 維護策略

• 定期校準：每6-12個月用標準液位計驗證精度，調整時間差與聲速參數，單次校準成本約500-1000元。
• 清潔保養：每季度用軟布擦拭天線表面，避免污垢或結垢影響發射效率。
• 故障處理：
  • 液位跳變：檢查天線是否松動，重新固定并校準。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝加熱帶，防止探頭結冰。

五、未來發展趨勢

1. 智能化升級

• AI消泡算法：通過機器學習識別泡沫特征，自動修正液位數據，提升測量準確性。
• 邊緣計算能力：在液位計內置邊緣計算模塊，實時處理數據并生成液位趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與PLC、DCS系統無縫集成，構建全廠級液位監測網絡。

3. 材料創新

• 耐腐蝕天線：開發鉭合金或聚醚醚酮（PEEK）天線，提升在強酸、高鹽環境中的使用壽命。
• 高溫傳感器：采用耐300℃高溫的微波器件，適配高溫儲罐場景。

4. 節能與環保

• 低功耗設計：優化發射電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

雷達液位計通過調頻連續波或脈沖雷達技術，實現了液位的高精度、非接觸式測量。其應用場景覆蓋石油化工、水利環保、食品醫藥、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升液位監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，雷達液位計將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
