一、技術原理與核心參數

1. 工作原理

無紙記錄儀通過微處理器處理輸入信號，將模擬量轉換為數字量進行存儲和顯示。其核心部件包括32位ARM處理器、大容量FLASH存儲器及高精度A/D轉換器，支持多種信號輸入（如4-20mA、0-5V、熱電偶K型/S型等），并通過液晶顯示屏實時展示數據。部分型號具備溫壓補償、流量累積及PID控制功能，公式為 Q=kρΔP??（流量計算）和 ΔP=ρgh（液位計算）。

2. 關鍵技術參數

參數	規格
輸入信號	4-20mA、0-5V、熱電阻（Pt100/Cu50）、熱電偶（K/S/E/J型）等
精度等級	±0.2%FS（高精度型）、±0.5%FS（常規型）
存儲容量	內置FLASH存儲器（數萬條數據），外部CF卡/U盤擴展至GB級

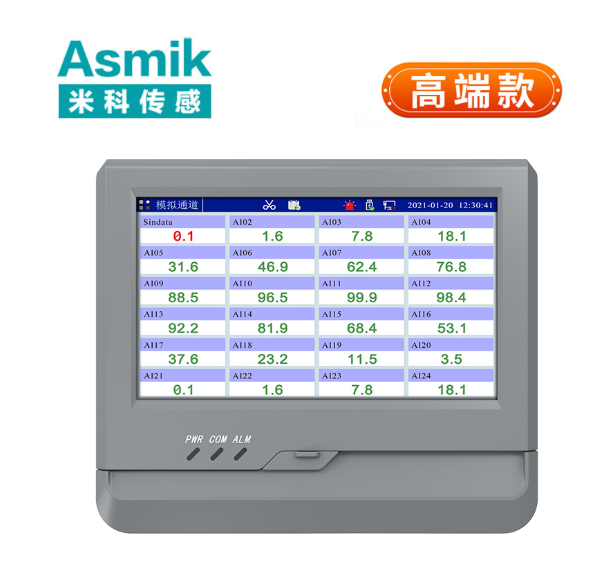

顯示功能	5.6英寸或10.4英寸TFT彩屏，支持多通道數據、曲線、棒圖同屏顯示
輸出接口	RS485/RS232通訊、4-20mA模擬輸出、繼電器報警輸出（最多12路）
防護等級	IP65（防塵防水），適應-40℃~150℃環境溫度
供電方式	AC85-265V或DC24V，功耗≤4W

二、典型應用場景

1. 工業過程控制

• 石油化工行業：
  在原油管道中，無紙記錄儀監測輸油量，聯動調節閥控制流量。某油田通過此方案將流量計量誤差從±2%降至±0.3%，年減少貿易糾紛損失超千萬元。
• 電力行業：
  在發電機組中，記錄儀監測電壓、電流、溫度等參數，某電廠通過此方案將設備故障預警時間提前30%，年減少非計劃停機損失超500萬元。

2. 市政與環保

• 自來水廠：
  在50萬噸/日處理能力的水廠中，無紙記錄儀安裝于出廠水管，實時計量供水量。某市水務局通過此方案將水量統計誤差從±1.5%降至±0.2%，用戶繳費爭議率下降80%。
• 污水處理：
  在工業園區污水管網中，記錄儀監測企業排放流量，某省級環保項目通過此方案將數據準確率從85%提升至98%。

3. 能源管理

• 天然氣貿易：
  在長輸管道中，無紙記錄儀配合溫度壓力補償，實現氣體流量精準計量。某燃?xì)夤就ㄟ^此方案將貿易結算誤差從±1.2%降至±0.5%，年減少經濟損失超500萬元。
• 熱力管網：
  在供熱管網中，記錄儀監測蒸汽流量，某熱力公司通過此方案將蒸汽利用率從85%提升至92%，年節約燃煤成本超300萬元。

4. 科研與醫療

• 化學實驗：
  在化學反應中，無紙記錄儀記錄溫度、壓力隨時間的變化曲線。某研究院通過此方案將反應機理分析效率提升40%，縮短新藥研發周期6個月。
• 生物實驗：
  在細胞培養中，記錄儀監測溫度、濕度、二氧化碳濃度等參數。某醫學院通過此方案將細胞培養成功率從70%提升至95%，年發表SCI論文數量增加20篇。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
通道數量	輸入信號點數≤12選144×144mm機型；點數>12或需擴展選288×288mm機型。
功能需求	需溫壓補償選帶流量計算模塊；需遠程監控選RS485/以太網通訊接口。
安裝尺寸	144×144mm機型適配標準儀表盤開孔；288×288mm機型需擴孔至260×260mm。
屏幕類型	彩色屏支持多曲線同屏顯示；單色屏價格低10%-20%。
防護需求	戶外安裝選IP65；防爆場景選隔爆型或本安型。

2. 成本優化方法

• 批量采購：
  采購量≥20臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高粘度液體）加裝加熱套管或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在信號處理算法、隔離技術等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避開彎頭、閥門等擾流件。
  • 垂直管道：流體自下而上流動，確保均勻受力。
• 密封處理：
  • 螺紋連接：使用聚四氟乙烯生料帶，緊固扭矩50-60N·m。
  • 法蘭連接：墊片選316L不銹鋼或PTFE，螺栓對稱緊固。
• 接地處理：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜。

2. 維護策略

• 定期校準：每6-12個月用標準信號源驗證精度，調整零點與量程，單次校準成本約500-1000元。
• 清潔保養：每季度用軟布擦拭屏幕與接口，避免污垢影響顯示與通信。
• 故障處理：
  • 信號異常：檢查接線與電源，更換屏蔽性能更好的電纜。
  • 數據丟失：校驗存儲器與備份文件，恢復最近有效數據。
  • 冬季防護：北方地區加裝保溫套，防止介質結冰損壞傳感器。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析數據波動特征，預測管道泄漏或設備故障風險。
• 邊緣計算能力：在記錄儀內置邊緣計算模塊，實時處理數據并生成趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與PLC、DCS系統無縫集成，構建全廠級數據采集網絡。

3. 材料創新

• 耐腐蝕外殼：采用316L不銹鋼或工程塑料，提升在強酸、高鹽環境中的耐用性。
• 高性能傳感器：開發鉭合金壓力傳感器，增強在高溫、高壓介質中的穩定性。

4. 節能與環保

• 低功耗設計：優化處理器與顯示模塊功耗，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

無紙記錄儀通過多通道數據采集、實時顯示與存儲功能，成為工業自動化領域不可或缺的數據管理工具。其應用場景覆蓋石油化工、市政水務、能源行業、科研醫療等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升生產效率與數據準確性。未來，隨著人工智能、物聯網及材料科學的進步，無紙記錄儀將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
