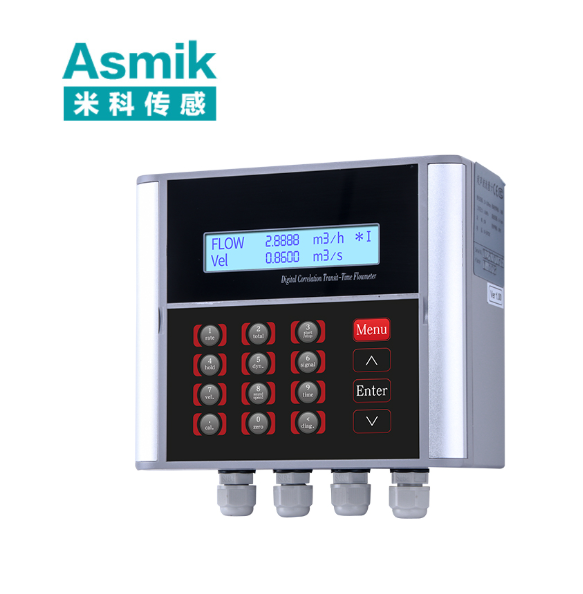

一、技術原理與核心參數

1. 工作原理

國產超聲波流量計基于超聲波在流體中的傳播特性實現流量測量，常見方法包括時差法與多普勒效應法：

• 時差法：
  通過測量超聲波在順流與逆流方向上的傳播時間差（Δt），結合公式 v=2t⋅cosθL⋅Δt? 計算流速，其中 L 為聲程長度，t 為靜止時傳播時間，θ 為聲束與流體的夾角。流速進一步通過 Q=A⋅v 轉換為流量，A 為管道橫截面積。
• 多普勒效應法：
  適用于含顆?；驓馀莸牧黧w，通過測量反射波的頻移（Δf）推算流速，公式為 v=2f0?c⋅Δf?，其中 c 為聲速，f0? 為發射頻率。
• 信號處理：
  采用數字信號處理技術（DSP）與糾錯算法，提升在復雜工況下的穩定性與精度。

2. 關鍵技術參數

參數	規格
測量介質	液體（水、油、化學品）、氣體（天然氣、空氣）
管徑范圍	DN15~DN6000（可定制更大口徑）
精度等級	外夾式：±1%~±2%；插入式：±0.5%~±1%；管段式：±0.2%~±0.5%
安裝方式	外夾式（非侵入）、插入式（需開孔）、管段式（直接焊接）
輸出信號	4-20mA、RS485（Modbus）、脈沖、HART協議
防護等級	IP65（防塵防水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 工業水處理

• 半導體工廠純水監測：
  在芯片制造中，外夾式超聲波流量計非接觸測量超純水流量，避免污染風險。某半導體廠通過此方案將純水利用率從85%提升至95%，年減少損耗超千萬元。
• 化工廠腐蝕性液體計量：
  在氫氟酸輸送管道中，采用耐腐蝕管段式流量計，確保長期穩定測量。某化工廠通過此方案將泄漏事故率從每年5次降至1次，年減少維修成本300萬元。

2. 市政與環保

• 城市供水管道監測：
  在DN1000主管道中，插入式超聲波流量計實時監測水量，聯動泵組控制壓力。某市水務局通過此方案將管網漏損率從20%降至12%，年節約水資源超500萬m³。
• 污水處理廠進出水計量：
  在活性污泥法中，多普勒效應流量計監測含顆粒液體的流量，優化曝氣量。某污水廠通過此方案將處理效率提升15%，年減少污泥產量40%。

3. 食品飲料加工

• 飲料生產線糖漿計量：
  在碳酸飲料生產中，外夾式流量計非接觸測量高粘度糖漿流量，確保配方精準。某飲料廠通過此方案將產品合格率從92%提升至98%，年增產效益超800萬元。
• 啤酒廠冷卻水循環控制：
  在發酵車間，插入式流量計監測冷卻水流量，聯動溫控系統。某啤酒廠通過此方案將發酵周期縮短10%，年節約能耗成本200萬元。

4. 能源與電力

• 天然氣貿易計量：
  在城市燃?xì)忾T站中，管段式超聲波流量計作為貿易結算儀表，計量輸出氣量。某燃?xì)夤就ㄟ^此方案將結算誤差從±3%降至±0.8%，年減少經濟損失超600萬元。
• 火電廠凝結水回收：
  在300MW機組中，外夾式流量計監測凝結水流量，優化回收效率。某電廠通過此方案將水循環利用率從80%提升至95%，年減少新鮮水消耗超100萬噸。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質特性	清潔液體選時差法；含顆粒液體選多普勒法；氣體選專用氣體流量計。
管道材質	金屬管選外夾式；非金屬管（如PVC）需插入式或管段式。
精度需求	貿易結算選管段式（±0.5%）；過程控制選插入式（±1%）。
安裝條件	無法停機選外夾式；大管徑或高精度需求選插入式。
環境適應性	高溫環境選耐高溫型號（如≤150℃）；防爆場景選本安型。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供10%-20%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔探頭或反吹裝置可能加價15%-25%，需平衡功能與成本。
• 國產替代：
  國內廠商在DSP算法、耐腐蝕材料等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 上游≥10D直管段，下游≥5D直管段；避開泵、閥門等擾流件。
  • 外夾式安裝需打磨管道表面至金屬光澤，確保耦合劑均勻涂抹。
• 探頭間距：
  • V法安裝（同側）：適用于小管徑（DN15-DN300），間距按公式 L=sinθD? 計算。
  • Z法安裝（異側）：適用于大管徑或渾濁液體，聲程更長。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜。

2. 維護策略

• 日常檢查：
  • 外夾式：檢查耦合劑是否干涸，探頭是否松動。
  • 插入式：清理探頭上沉積的雜質，檢查密封性。
• 定期校準：
  每6-12個月用標準流量計或容積法驗證精度，調整參數確保誤差≤±2%。單次校準成本約800-1500元。
• 故障處理：
  • 信號弱：重新打磨管道，增加耦合劑，調整探頭位置。
  • 讀數波動：檢查是否滿管，遠離干擾源，確認參數輸入正確。
  • 無信號：檢查電纜連接，更換損壞探頭。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析流量與工藝參數的關系，提升測量準確性，實現自適應校準。
• 邊緣計算能力：在流量計內置邊緣計算模塊，實時處理數據并生成流量趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與壓力傳感器、溫度傳感器等設備聯動，構建全參數流量監測網絡。

3. 材料創新

• 耐腐蝕探頭：采用鉭合金或石墨烯涂層，提升在強酸、高鹽環境中的耐用性。
• 高溫傳感器：開發耐300℃高溫的超聲波器件，適配高溫氣體測量場景。

4. 節能與環保

• 低功耗設計：優化發射電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

國產超聲波流量計通過時差法或多普勒效應法，實現了流體流量的高精度、非接觸式測量。其應用場景覆蓋工業水處理、市政環保、食品飲料加工、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升流量監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，國產超聲波流量計將向更智能化、更環保、更易用的方向演進，為各行業的數字化轉型提供更堅實的支撐。
