一、技術原理與核心參數

1. 工作原理

液位變送器通過不同物理原理實現液位測量，常見方法包括靜壓式、雷達式、超聲波式及浮球式：

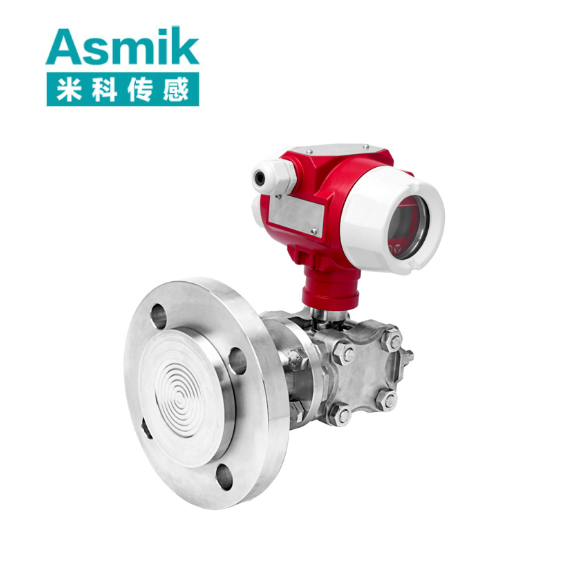

• 靜壓式：
  基于流體靜力學原理，通過測量液體底部壓力計算液位高度，公式為 h=ρgP?，其中 P 為壓力，ρ 為液體密度，g 為重力加速度。
• 雷達式：
  發射微波并接收反射信號，通過時間差法（h=2ct?）計算液位，c 為光速，t 為信號往返時間。
• 超聲波式：
  發射超聲波并接收回波，通過時間差法（h=2ct?）計算液位，適用于非接觸式測量。
• 浮球式：
  浮球隨液位升降，通過連桿或磁耦合機構將位移轉換為電信號，實現液位指示或傳輸。

2. 關鍵技術參數

參數	規格
測量范圍	0~5m（靜壓式）；0~30m（雷達式）；0~20m（超聲波式）
精度等級	靜壓式：±0.25%FS；雷達式：±3mm；超聲波式：±5mm
介質兼容性	液體（水、油、化學品）、漿液、粉末
輸出信號	4-20mA、RS485（Modbus）、HART協議
防護等級	IP65（防塵防水）、IP67（防浸水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 石油化工行業

• 原油儲罐液位監測：
  在10萬m³原油儲罐中，雷達液位變送器實時監測液位，聯動泵組控制裝卸流量。某油田通過此方案將液位測量誤差從±20mm降至±5mm，年減少冒罐事故損失超800萬元。
• 反應釜物料控制：
  在聚乙烯反應釜中，靜壓式液位變送器監測固體顆粒料位，確保反應釜填充量精準。某化工廠通過此方案將產品合格率從90%提升至98%，年增產效益超千萬元。

2. 水利與環保

• 水庫水位監測：
  在大型水庫中，雷達液位變送器安裝于壩體頂部，實時監測水位變化，為防洪調度提供數據支持。某案例顯示，通過水位數據優化，水庫蓄水量利用率從75%提升至85%，年減少棄水損失3000萬m³。
• 污水廠污泥界面測量：
  在活性污泥法中，超聲波液位變送器區分污泥層與上清液，優化排泥頻率。某污水廠通過此方案將污泥濃度波動范圍從±500mg/L降至±200mg/L，處理效率提升15%。

3. 食品飲料加工

• 啤酒發酵罐液位控制：
  在啤酒發酵罐中，浮球式液位變送器監測麥汁液位，聯動酵母投加量與溫度控制。某啤酒廠通過此方案將發酵周期縮短10%，產品口感一致性提升30%，年增產效益超500萬元。
• 藥液儲罐精準計量：
  在藥液配制系統中，靜壓式液位變送器監測高粘度藥液液位，確保配方精準。某藥企通過此方案將藥液浪費率從3%降至0.5%，年減少原料成本200萬元。

4. 能源與電力

• 燃煤電廠煤倉監測：
  在燃煤電廠煤倉中，雷達液位變送器監測煤堆高度，優化輸煤系統運行。某電廠通過此方案將煤倉利用率從80%提升至95%，年減少燃煤損耗超1000噸。
• 鍋爐汽包水位控制：
  在300MW機組鍋爐中，靜壓式液位變送器與導波雷達液位變送器冗余配置，確保水位控制精度達±2mm。某案例顯示，通過液位控制，鍋爐停機次數從每年12次降至2次。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質特性	清潔液體選靜壓式或雷達式；含顆粒液體選超聲波式；粉末選浮球式。
安裝方式	需停機安裝選靜壓式；非接觸式選雷達或超聲波式；空間受限選浮球式。
精度需求	貿易結算選雷達式（±3mm）；過程控制選靜壓式（±0.25%FS）。
環境適應性	高溫環境選耐高溫型號（如≤150℃）；防爆場景選本安型或隔爆型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需無線傳輸選LoRa/NB-IoT模塊。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔探頭或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在信號處理算法、耐腐蝕材料等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 靜壓式：安裝于罐體底部，避開進料口與攪拌器。
  • 雷達式：天線垂直對準液面，安裝高度≥盲區+0.2m。
  • 超聲波式：探頭與液面夾角≥30°，避免泡沫或蒸汽干擾。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜。
• 環境防護：
  • 露天安裝加裝防雨罩，防止探頭進水或受潮。
  • 高溫介質場景加裝冷卻套管，降低探頭溫度。

2. 維護策略

• 定期校準：每6-12個月用標準液位計驗證精度，調整參數確保誤差≤±5mm。單次校準成本約500-1000元。
• 清潔保養：每季度用軟布擦拭探頭表面，避免污垢或結垢影響信號傳輸。
• 故障處理：
  • 液位跳變：檢查探頭是否松動，重新固定并校準。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝加熱帶，防止探頭結冰。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析液位與工藝參數的關系，預測儲罐泄漏或液位異常。
• 邊緣計算能力：在液位變送器內置邊緣計算模塊，實時處理數據并生成液位趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與液位開關、溫度傳感器等設備聯動，構建全參數液位監測網絡。

3. 材料創新

• 耐腐蝕探頭：開發鉭合金或石墨烯涂層，提升在強酸、高鹽環境中的耐用性。
• 高性能天線：采用納米晶磁芯材料，增強雷達波發射效率與抗干擾能力。

4. 節能與環保

• 低功耗設計：優化發射電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

液位變送器通過靜壓式、雷達式、超聲波式或浮球式原理，實現了液位的高精度、實時性測量。其應用場景覆蓋石油化工、水利環保、食品飲料加工、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升液位監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，液位變送器將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
