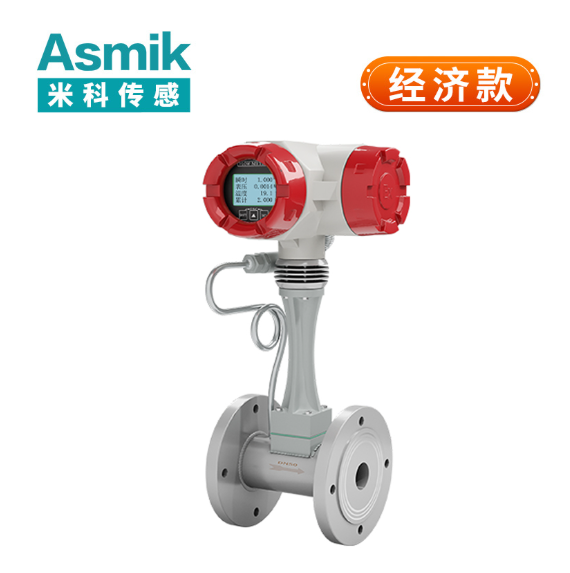

一、技術原理與核心參數

1. 工作原理

渦街流量計基于卡門渦街效應，通過測量流體中漩渦的頻率來計算流速，進而得出流量，核心原理如下：

• 漩渦生成：
  流體流經三角形或圓柱形旋渦發生體時，兩側交替產生漩渦，漩渦頻率 f=dSr⋅v?，其中 Sr 為斯特勞哈爾數，v 為流速，d 為旋渦發生體特征尺寸。
• 頻率檢測：
  壓電式或電容式傳感器檢測漩渦引起的壓力變化，將頻率信號轉換為電信號。
• 流量計算：
  通過公式 Q=A⋅v=A⋅Srf⋅d?，其中 A 為管道截面積，最終輸出標準流量值。

2. 關鍵技術參數

參數	規格
口徑	DN15~DN3000（可定制更大口徑）
流量范圍	氣體：0.8m³/h~12000m³/h；液體：0.3m³/h~6000m³/h
精度等級	氣體：±1.0%FS；液體：±0.5%FS
介質兼容性	氣體（空氣、蒸汽、天然氣）、液體（水、油、化學品）
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、脈沖輸出（頻率信號）
防護等級	IP65（防塵防水）、IP67（防浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 石油化工行業

• 天然氣貿易計量：
  在天然氣門站中，渦街流量計作為貿易結算儀表，計量輸出氣量。某燃氣公司通過此方案將結算誤差從±3%降至±0.8%，年減少經濟損失超600萬元。
• 反應釜進料控制：
  在聚乙烯反應釜中，渦街流量計監測乙烯進料流量，確保反應配比精準。某化工廠通過此方案將產品合格率從90%提升至98%，年增產效益超千萬元。

2. 市政與環保

• 城市供水管道監測：
  在DN1000主管道中，渦街流量計實時監測水量，聯動泵組控制壓力。某市水務局通過此方案將管網漏損率從20%降至12%，年節約水資源超500萬m³。
• 污水廠進出水流量計量：
  在活性污泥法中，渦街流量計監測含顆粒液體的流量，優化曝氣量。某污水廠通過此方案將處理效率提升15%，年減少污泥產量40%。

3. 能源與電力

• 燃煤電廠風量監測：
  在300MW機組鍋爐中，渦街流量計監測一次風與二次風流量，優化燃燒效率。某電廠通過此方案將鍋爐熱效率從88%提升至92%，年減少燃煤消耗超5萬噸。
• 蒸汽管道熱量計量：
  在熱電聯產項目中，渦街流量計配套溫度傳感器，計算蒸汽熱量。某熱力公司通過此方案將熱量結算誤差從±5%降至±2%，年減少經濟損失超400萬元。

4. 食品飲料加工

• 啤酒發酵罐CO?流量控制：
  在啤酒發酵階段，渦街流量計監測CO?釋放量，確保發酵環境穩定。某啤酒廠通過此方案將發酵周期縮短10%，產品口感一致性提升30%，年增產效益超500萬元。
• 藥液配制流量精準控制：
  在藥液生產中，渦街流量計自動調節溶劑投加量，確保配方穩定性。某藥企通過此方案將藥液濃度偏差從±2%降至±0.5%，年減少報廢批次15%。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質類型	氣體選普通型；液體選防堵型；蒸汽選帶溫度補償型。
口徑匹配	實際流量的120%~150%，避免長期低流量運行（<30%量程）。
精度需求	貿易結算選±0.5%FS；內部考核選±1.0%FS。
環境適應性	高溫環境選耐溫型號（如≤350℃）；防爆場景選本安型或隔爆型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需脈沖輸出選頻率信號。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔探頭或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在旋渦發生體設計、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避開泵、閥門等擾流件。
  • 垂直管道：流體自下而上流動，確保旋渦發生體均勻覆蓋流場。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 環境防護：
  • 露天安裝加裝防雨罩，防止旋渦發生體堵塞或傳感器受潮。
  • 高溫介質場景加裝冷卻套管，降低傳感器溫度。

2. 維護策略

• 定期校準：每12個月用標準流量計驗證精度，調整儀表常數與溫度補償參數，單次校準成本約800-1500元。
• 清潔保養：每季度用軟布擦拭旋渦發生體表面，避免污垢或雜質影響漩渦生成。
• 故障處理：
  • 流量異常：檢查管道是否滿管，排除氣泡或雜質干擾。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝保溫套與電伴熱帶，防止介質結冰損壞儀表。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析流量與工藝參數的關系，預測管道泄漏或流量異常。
• 邊緣計算能力：在流量計內置邊緣計算模塊，實時處理數據并生成流量趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與壓力傳感器、溫度傳感器等設備聯動，構建全參數流量監測網絡。

3. 材料創新

• 耐腐蝕旋渦發生體：開發鉭合金或石墨烯涂層，提升在強酸、高鹽環境中的耐用性。
• 高性能傳感器：采用納米晶壓電材料，增強信號穩定性與響應速度。

4. 節能與環保

• 低功耗設計：優化旋渦檢測電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

渦街流量計通過卡門渦街效應與高精度信號處理，實現了氣體與液體流量的高準確性、長期穩定性與寬量程適應性。其應用場景覆蓋石油化工、市政環保、能源電力、食品飲料加工等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升流量監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，渦街流量計將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
