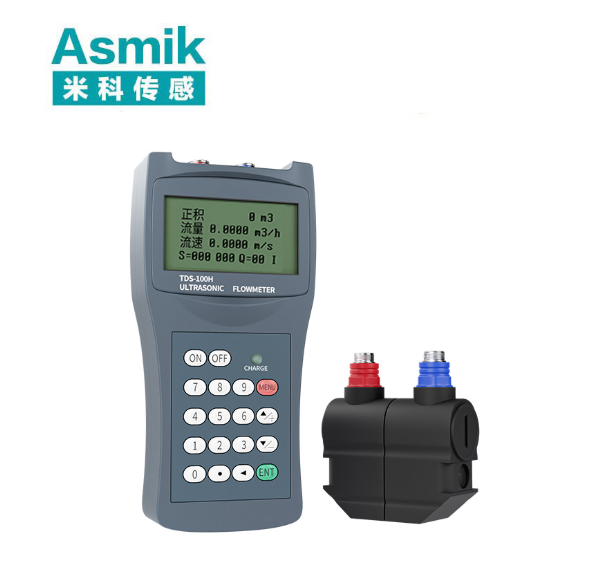

一、技術原理與核心參數

1. 工作原理

超聲波流量計通過發射與接收超聲波信號，測量流體中聲波的傳播時間差或頻率差來計算流量，核心原理分為時差法與多普勒法：

• 時差法（傳播時間差）：
  超聲波順流傳播時間 t1? 短于逆流時間 t2?，流速 v=2t1?t2?D(t2?−t1?)?，其中 D 為管道內徑。適用于清潔液體與氣體。
• 多普勒法（頻率差）：
  超聲波在流體中遇到懸浮顆?；驓馀輹r發生頻率偏移，流速 v=2f0?cΔf?，其中 c 為聲速，Δf 為頻率差，f0? 為發射頻率。適用于含雜質流體。
• 信號處理：
  微處理器對時間差或頻率差信號進行積分計算，輸出標準信號（如4-20mA或RS485協議），并支持溫度補償與流速修正。

2. 關鍵技術參數

參數	規格
口徑	DN15~DN6000（可定制更大口徑）
流量范圍	液體：0.01m³/h~10000m³/h；氣體：0.1m³/h~20000m³/h
精度等級	時差法：±0.5%FS；多普勒法：±1.0%FS
介質兼容性	清潔液體/氣體（時差法）；含懸浮物液體（多普勒法）
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、脈沖輸出（流量信號）
防護等級	IP65（防塵防水）、IP67（防浸水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、電池供電（便攜式）、太陽能供電（戶外場景）

二、典型應用場景

1. 市政供水系統

• 城市管網流量監測：
  在DN800主管道中，時差法超聲波流量計實時監測水量，聯動泵組控制壓力。某市水務局通過此方案將管網漏損率從22%降至12%，年節約水資源超600萬m³。
• 二次供水液位控制：
  在小區泵房中，超聲波流量計監測水箱進出水流量，確保液位穩定。某案例顯示，通過流量控制，水泵空轉次數從每日15次降至3次，年減少能耗成本35萬元。

2. 工業流程監控

• 半導體工廠純水制備：
  在超純水系統中，時差法超聲波流量計監測反滲透膜進水量，優化產水效率。某半導體廠通過此方案將純水制備效率提升18%，年減少廢水排放量超25萬m³。
• 化工廠循環水冷卻：
  在5000m³/h循環水系統中，超聲波流量計監測冷卻塔進出口流量，優化水流分配。某化工廠通過此方案將冷卻效率提升10%，年節約用水量超25萬m³。

3. 環保與水利

• 河流斷面流量監測：
  在生態流量監測站中，時差法超聲波流量計配套文丘里管，實時測量河流流量。某案例顯示，通過流量數據優化，河道最小生態流量保障率從75%提升至90%。
• 污水廠進水水質預警：
  在進水渠道中，多普勒法超聲波流量計監測懸浮物濃度變化，聯動預處理工藝。某污水廠通過此方案將SS（懸浮物）超標次數從每月8次降至1次，處理穩定性提升35%。

4. 能源與電力

• 燃煤電廠風量監測：
  在300MW機組鍋爐中，時差法超聲波流量計監測一次風與二次風流量，優化燃燒效率。某電廠通過此方案將鍋爐熱效率從87%提升至91%，年減少燃煤消耗超4萬噸。
• 蒸汽管道熱量計量：
  在熱電聯產項目中，超聲波流量計配套溫度傳感器，計算蒸汽熱量。某熱力公司通過此方案將熱量結算誤差從±4%降至±1.5%，年減少經濟損失超300萬元。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
測量原理	清潔介質選時差法；含懸浮物選多普勒法；氣體選時差法。
口徑匹配	實際流量的120%~150%，避免長期低流量運行（<30%量程）。
精度需求	貿易結算選±0.5%FS；內部考核選±1.0%FS。
環境適應性	戶外安裝選IP67；高溫環境選耐溫型號（如≤150℃）；防爆場景選本安型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需脈沖輸出選流量信號。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔探頭或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在信號處理算法、耐腐蝕材料等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避開泵、閥門等擾流件。
  • 垂直管道：流體自下而上流動，確保超聲波探頭均勻覆蓋流場。
• 探頭安裝：
  • 時差法：探頭間距根據管道直徑調整，通常為管道周長的1/4。
  • 多普勒法：探頭傾斜15°~30°安裝，確保聲波指向含懸浮物區域。
• 環境防護：
  • 露天安裝加裝防雨罩，防止探頭進水或受潮。
  • 高溫介質場景加裝冷卻套管，降低探頭溫度。

2. 維護策略

• 定期校準：每12個月用標準流量計驗證精度，調整時間差或頻率差參數，單次校準成本約800-1500元。
• 清潔保養：每季度用軟布擦拭探頭表面，避免污垢或水垢影響信號傳輸。
• 故障處理：
  • 流量異常：檢查管道是否滿管，排除氣泡或雜質干擾。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝保溫套與電伴熱帶，防止介質結冰損壞探頭。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析流量與工藝參數的關系，預測管道泄漏或流量異常。
• 邊緣計算能力：在流量計內置邊緣計算模塊，實時處理數據并生成流量趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與壓力傳感器、溫度傳感器等設備聯動，構建全參數流量監測網絡。

3. 材料創新

• 耐腐蝕探頭：開發鉭合金或石墨烯涂層，提升在強酸、高鹽環境中的耐用性。
• 高性能傳感器：采用納米晶壓電材料，增強信號穩定性與響應速度。

4. 節能與環保

• 低功耗設計：優化超聲波發射電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

超聲波流量計通過時差法或多普勒法超聲波測量技術，實現了流體流量的非接觸式、高精度監測。其應用場景覆蓋市政供水、工業流程、環保監測、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升流量監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，超聲波流量計將向更智能化、更環保、更易用的方向演進，為工業數字化轉型與水資源精細化管理提供更堅實的支撐。
