一、技術原理與核心參數

1. 主流技術類型

液位變送器依據測量原理可分為差壓式、超聲波式、雷達式及浮球式等，各類技術適用場景與精度等級差異顯著：

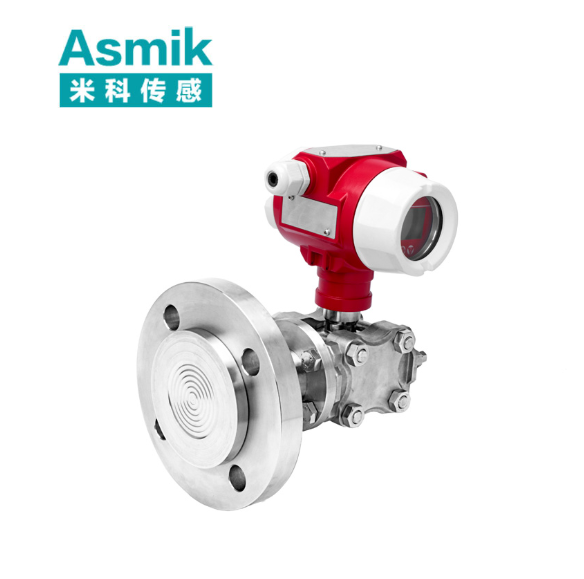

• 差壓式液位變送器：
  通過測量液體底部與頂部的壓力差計算液位，公式為 h=ρgΔP?，適用于封閉或敞口容器，精度達±0.1%FS。
• 超聲波液位變送器：
  發射超聲波并接收反射信號，通過時間差計算液位，適用于非接觸式測量，精度±0.25%FS。
• 雷達液位變送器：
  發射微波并接收反射波，適用于高溫、高壓或強腐蝕性環境，精度±1mm。
• 浮球式液位變送器：
  通過浮球位移驅動機械或電子信號輸出，適用于簡單液位控制，精度±0.5%FS。

2. 關鍵技術參數

參數	規格
測量范圍	差壓式：0~1kPa~100kPa；超聲波式：0~30m；雷達式：0~70m
精度等級	差壓式：±0.1%FS；超聲波式：±0.25%FS；雷達式：±1mm
介質兼容性	液體（水、油、化學品）、漿液、粉末；雷達式適配揮發性液體
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、HART協議
防護等級	IP65（防塵防水）、IP67（防浸水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 石油化工行業

• 原油儲罐液位監測：
  在10萬m³儲罐中，差壓式液位變送器通過法蘭安裝實時計算液位，誤差≤±5mm。某油田通過此方案將液位管理效率提升40%，年減少冒罐事故損失超800萬元。
• 反應釜物料控制：
  在聚乙烯反應釜中，雷達液位變送器監測固體顆粒料位，確保反應釜填充量精準。某化工廠通過此方案將產品合格率從90%提升至98%，年增產效益超千萬元。

2. 水利與環保

• 水庫水位監測：
  在大型水庫中，超聲波液位變送器實時測量水位變化，數據用于優化蓄水策略。某案例顯示，通過水位監測，水庫蓄水量利用率從75%提升至85%，年減少棄水損失3000萬m³。
• 污水廠污泥界面測量：
  在活性污泥法中，差壓式液位變送器區分污泥層與上清液，優化排泥頻率。某污水廠通過此方案將污泥濃度波動范圍從±500mg/L降至±200mg/L，處理效率提升15%。

3. 食品飲料加工

• 啤酒發酵罐液位控制：
  在啤酒發酵罐中，浮球式液位變送器監測麥汁液位，聯動酵母投加量與溫度控制。某啤酒廠通過此方案將發酵周期縮短10%，產品口感一致性提升30%，年增產效益超500萬元。
• 藥液儲罐精準計量：
  在藥液配制系統中，雷達液位變送器通過非接觸式測量高粘度藥液液位，確保配方精準。某藥企通過此方案將藥液浪費率從3%降至0.5%，年減少原料成本200萬元。

4. 能源與電力

• 燃煤電廠煤倉監測：
  在燃煤電廠煤倉中，超聲波液位變送器監測煤堆高度，優化輸煤系統運行。某電廠通過此方案將煤倉利用率從80%提升至95%，年減少燃煤損耗超1000噸。
• 鍋爐汽包水位控制：
  在300MW機組鍋爐中，差壓式液位變送器與導波雷達液位變送器冗余配置，確保水位控制精度達±2mm。某案例顯示，通過液位控制，鍋爐停機次數從每年12次降至2次。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
測量原理	清潔液體選差壓式或超聲波式；含顆粒液體選雷達式；簡單控制選浮球式。
量程匹配	實際液位的120%~150%，避免長期低液位運行（<30%量程）。
精度需求	貿易結算選±0.1%FS；過程控制選±0.25%FS；簡單指示選±0.5%FS。
環境適應性	高溫環境選耐高溫型號（如≤350℃）；防爆場景選本安型或隔爆型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需無線傳輸選LoRa/NB-IoT模塊。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供8%-15%折扣，降低單臺成本。統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔膜片或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在差壓傳感器、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 差壓式：底部法蘭位于儲罐最低液位以下，頂部法蘭位于最高液位以上。
  • 超聲波/雷達式：傳感器垂直安裝于儲罐頂部，避開進料口與攪拌器。
  • 浮球式：浮球需自由浮動，避開障礙物與渦流區。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 環境防護：
  • 露天安裝加裝防雨罩，防止傳感器進水或受潮。
  • 高粉塵環境加裝防塵網，定期清理。

2. 維護策略

• 定期校準：每6-12個月用標準液位計驗證精度，調整參數確保誤差≤±0.1%FS。單次校準成本約800-1500元。
• 清潔保養：每季度用軟布擦拭傳感器表面，避免污垢或結晶影響測量。超聲波/雷達式需定期清理探頭附著物。
• 故障處理：
  • 液位跳變：檢查法蘭或探頭是否堵塞，重新緊固或清理。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝保溫套與電伴熱帶，防止介質結冰損壞傳感器。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析液位與工藝參數的關系，預測儲罐泄漏或液位異常。
• 邊緣計算能力：在變送器內置邊緣計算模塊，實時處理數據并生成液位趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與溫度傳感器、壓力傳感器等設備聯動，構建全參數液位監測網絡。

3. 材料創新

• 耐腐蝕傳感器：開發鉭合金或石墨烯涂層，提升在強酸、高鹽環境中的耐用性。
• 高性能芯片：采用低功耗MCU與高精度ADC，提升信號處理能力與續航時間。

4. 節能與環保

• 低功耗設計：優化發射電路與電源管理，電池供電型續航時間從1年延長至3年。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

液位變送器通過差壓、超聲波、雷達等多種技術路徑，實現了液位的高精度、高可靠性監測。其應用場景覆蓋石油化工、水利環保、食品飲料加工、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升液位測量的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，液位變送器將向更智能化、更環保、更易用的方向演進，為工業數字化轉型與過程控制優化提供更堅實的支撐。
