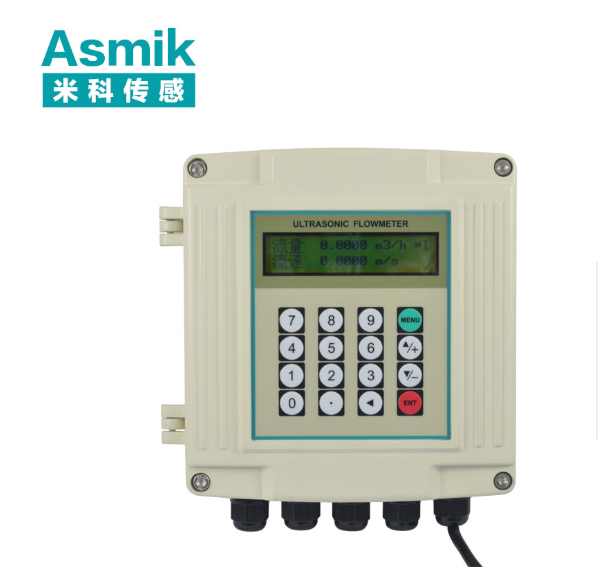

一、技術原理與核心參數

1. 工作原理

超聲波熱量表基于時差法或頻差法，通過測量流體流速與溫度差計算熱量消耗，核心原理如下：

• 流速測量：
  超聲波發射器與接收器成一定角度安裝，測量順流與逆流方向超聲波的傳播時間差 Δt，流速 v=2cosθL⋅Δt?，其中 L 為聲道長度，θ 為安裝角度。
• 溫度測量：
  內置高精度鉑電阻溫度傳感器，測量進出水溫度 T1? 與 T2?，溫度差 ΔT=T1?−T2?。
• 熱量計算：
  熱量 Q=k⋅v⋅A⋅ΔT⋅Δt，其中 k 為流體比熱容，A 為管道截面積。

2. 關鍵技術參數

參數	規格
公稱直徑	DN15~DN300（可定制更大口徑）
流速范圍	0.1m/s~10m/s（水），0.2m/s~25m/s（蒸汽）
精度等級	流速：±1%FS；溫度：±0.1℃；熱量：±2%FS
溫度范圍	冷水：-20℃~90℃；熱水：-20℃~150℃；蒸汽：-20℃~350℃
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、脈沖輸出（熱量信號）
防護等級	IP65（防塵防水）、IP67（防浸水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、鋰電池（續航≥6年）

二、典型應用場景

1. 集中供暖系統

• 居民小區熱量計量：
  在DN50供暖管道中，超聲波熱量表實時監測用戶熱量消耗，聯動溫控閥調節流量。某市熱力公司通過此方案將供暖能耗從120kWh/㎡降至90kWh/㎡，年減少燃煤消耗超5000噸。
• 換熱站熱量結算：
  在區域換熱站中，超聲波熱量表計量蒸汽熱量，作為供熱方與用熱方的結算依據。某案例顯示，通過熱量計量，結算誤差從±5%降至±1%，年減少經濟損失超200萬元。

2. 工業蒸汽計量

• 化工廠蒸汽消耗監測：
  在DN200蒸汽管道中，超聲波熱量表測量蒸汽流量與溫度，計算熱量消耗。某化工廠通過此方案將蒸汽利用率從75%提升至88%，年減少蒸汽浪費超3000噸。
• 食品加工廠殺菌工藝優化：
  在巴氏殺菌機中，超聲波熱量表監測熱水熱量，確保殺菌溫度穩定。某乳企通過此方案將產品菌落總數超標率從3%降至0.5%，年減少報廢損失超100萬元。

3. 建筑節能領域

• 公共建筑能耗監測：
  在大型商場空調系統中，超聲波熱量表計量冷凍水熱量，優化設備運行策略。某商場通過此方案將空調能耗從200kWh/天降至140kWh/天，年減少電費支出超30萬元。
• 數據中心冷卻系統優化：
  在數據中心冷卻塔中，超聲波熱量表監測冷卻水熱量，聯動變頻器調節流量。某數據中心通過此方案將PUE值從1.8降至1.5，年減少用電量超200萬kWh。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
公稱直徑	匹配管道實際尺寸，避免縮徑或擴徑安裝。
介質類型	冷水選標準型；熱水選耐高溫型；蒸汽選專用型。
精度需求	貿易結算選±2%FS；內部考核選±3%FS；簡單監測選±5%FS。
環境適應性	戶外安裝選IP67；腐蝕性環境選316L不銹鋼外殼；防爆場景選本安型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需脈沖輸出選熱量信號。

2. 成本優化方法

• 批量采購：
  采購量≥100臺時，廠家可提供15%-25%折扣，降低單臺成本。統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔聲道或反吹裝置可能加價10%-15%，需平衡功能與成本。
• 國產替代：
  國內廠商在超聲波換能器、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避開泵、閥門等擾流件。
  • 垂直管道：流體自下而上流動，確保超聲波聲道覆蓋流場中心。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 環境防護：
  • 露天安裝加裝防雨罩，防止換能器進水或受潮。
  • 高溫介質場景加裝冷卻套管，降低儀表溫度。

2. 維護策略

• 定期校準：每12個月用標準流量計與溫度計驗證精度，調整參數確保熱量計量誤差≤±2%FS。單次校準成本約1000-2000元。
• 清潔保養：每季度用軟布擦拭換能器表面，避免污垢或水垢影響信號傳輸。高硬度水地區需定期清理聲道。
• 故障處理：
  • 流量異常：檢查管道是否滿管，排除氣泡或雜質干擾。
  • 溫度跳變：校驗鉑電阻接線，更換老化傳感器。
  • 冬季防護：北方地區加裝保溫套與電伴熱帶，防止介質結冰損壞儀表。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析熱量消耗與工藝參數的關系，預測設備故障或能耗異常。
• 邊緣計算能力：在熱量表內置邊緣計算模塊，實時處理數據并生成能耗趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至能源管理平臺，實現遠程監控與大數據分析。
• 多設備協同：與溫度傳感器、壓力傳感器等設備聯動，構建全參數熱量監測網絡。

3. 材料創新

• 耐腐蝕換能器：開發陶瓷或高分子材料換能器，提升在強酸、高鹽環境中的耐用性。
• 高性能芯片：采用低功耗MCU與高精度ADC，提升信號處理能力與續航時間。

4. 節能與環保

• 低功耗設計：優化超聲波發射電路與電源管理模塊，鋰電池供電型續航時間從6年延長至10年。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

超聲波熱量表通過時差法/頻差法與高精度溫度測量，實現了熱量消耗的精準計量。其應用場景覆蓋集中供暖、工業蒸汽、建筑節能等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升熱量計量的準確性與能源管理效率。未來，隨著人工智能、物聯網及材料科學的進步，超聲波熱量表將向更智能化、更環保、更易用的方向演進，為能源數字化轉型與碳中和目標實現提供更堅實的支撐。
