一、技術原理與核心優勢

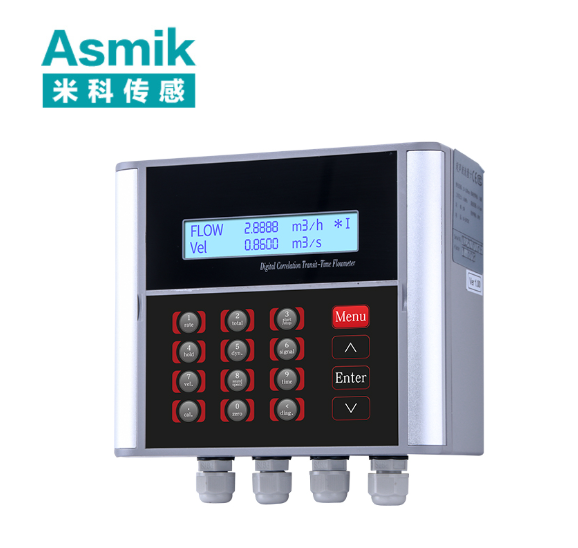

外夾式超聲波流量計基于時差法或多普勒效應實現流量測量：

1. 時差法：通過測量超聲波在流體中順流與逆流傳播的時間差，結合管道幾何參數計算流速。時差分辨力可達納秒級，確保高精度測量。
2. 多普勒效應：適用于含顆?；驓馀莸牧黧w，通過檢測超聲波頻率變化推算流速。

其核心優勢包括：

• 非接觸式測量：傳感器外夾于管道，無需切割管道或停產安裝，適應金屬、塑料等多種材質。
• 寬量程比：可測量流速范圍廣（液體0.01~12m/s，氣體3~30m/s），適用于小流量至大流量的場景。
• 耐腐蝕與防爆：傳感器材質可選鈦合金、哈氏合金等，適配酸堿、油品等腐蝕性介質；支持防爆設計，滿足危險環境需求。
• 低維護成本：無機械運動部件，日常維護僅需清潔傳感器表面及檢查耦合劑狀態。

二、典型應用場景

外夾式超聲波流量計在多行業中發揮關鍵作用：

1. 污水處理與環保監測：
   • 測量廢水排放流量，輔助環保部門監控排污總量。
   • 監測污水處理廠進水、出水流量，優化工藝參數（如曝氣量控制）。
   • 適用于含懸浮物或腐蝕性介質的污水管道，避免傳統機械流量計的堵塞問題。
2. 城市供水與HVAC系統：
   • 測量城市供水管道流量，輔助漏損檢測與水資源管理。
   • 在暖通空調系統中，精確控制冷卻水或熱媒流量，降低能耗。
3. 石油化工與能源行業：
   • 監測油氣管道流量，適應高壓、高溫環境，保障能源輸送效率。
   • 測量酸、堿等腐蝕性化學品流量，避免泄漏風險。
4. 食品飲料與制藥行業：
   • 用于配料與灌裝控制，符合衛生標準，避免交叉污染。
   • 監測高純水系統流速，滿足無菌環境（如GMP規范）要求。

三、選型要點與安裝規范

3.1 選型原則

1. 介質特性：
   • 明確被測介質類型（液體、氣體、漿料）、電導率（時差法需＞20μS/cm）、腐蝕性及含固體顆粒情況。
   • 含顆粒介質宜選用多普勒型，清潔液體可選時差法。
2. 管道條件：
   • 材質與管徑：金屬管道（如碳鋼、不銹鋼）信號穿透性好；非金屬管道（如PVC、HDPE）需選擇專用傳感器。管徑范圍通常為DN15~DN6000。
   • 直管段要求：上游直管段長度≥15D（D為管徑），下游≥5D；泵或閥門后需延長至30D。
3. 精度與安裝方式：
   • 外夾式精度通常為±1%~±2%，插入式可達±0.5%~±1%，管段式最高（±0.2%~±0.5%）。
   • 安裝方式選擇：外夾式（便捷）、插入式（高精度大管徑）、管段式（需停產安裝但精度最高）。
4. 環境與輸出：
   • 防護等級：IP65（防塵防水）適用于一般環境，IP68（可浸水）適用于潮濕或水下場景。
   • 輸出信號：4-20mA（模擬量）、RS485（數字通信）、HART協議等，需與控制系統匹配。

3.2 安裝注意事項

1. 傳感器定位：
   • 采用V法（DN15~300mm）或Z法（DN50以上），確保傳感器軸線與管道軸線平行（偏移角＜3°）。
   • 管道頂部（氣泡聚集區）或底部（沉淀區）需避開，優先選擇管道側面。
2. 耦合劑與固定：
   • 均勻涂抹專用聲學耦合劑（如硅脂），厚度＜0.5mm，排除空氣間隙。
   • 使用夾具、磁鐵或背膠固定傳感器，避免振動導致位移。
3. 電氣與接地：
   • 獨立接地，接地電阻＜4Ω，遠離變頻器或大電機（避免電磁干擾）。
   • 信號線與動力電纜間距＞0.5m，穿金屬管屏蔽。

四、維護保養與校準規范

4.1 日常維護

1. 信號質量檢查：每月檢查流量計信號強度（＞80%）與傳輸時間比（0.98~1.02），確保數值在說明書范圍內。
2. 傳感器清潔：每3個月用軟布+酒精擦拭傳感器發射面，避免耦合劑干涸或污垢堆積。
3. 耦合劑補涂：外夾式流量計每6個月補涂專用耦合劑，高溫管道（＞60℃）需用耐高溫型（如陶瓷填充硅脂）。
4. 電纜與防護：檢查電纜保護層是否破損，接線盒密封圈是否老化，雨后確認無進水。

4.2 定期校準

1. 實流標定：每12~24個月進行實流標定（精度要求±0.5%時需每年標定），或使用便攜式超聲波流量計比對驗證。
2. 零點校準：停流狀態下調整零點，確保無流量時輸出為零。
3. 管道參數驗證：實測管道外徑、壁厚（誤差＜0.1mm），核對材質與襯里厚度，避免因參數錯誤導致測量偏差。

五、行業標準與誤差控制

根據《JJG 1030-2007超聲流量計檢定規程》，外夾式超聲波流量計的最大允許誤差分為五級：±0.2%、±0.5%、±1.0%、±1.5%、±2.5%。用于電磁流量計在線測量時，需選用誤差≤±1.0%的儀表。
誤差控制關鍵點：

1. 安裝偏差：傳感器軸向安裝偏差1mm可能引入0.3%的測量誤差，需嚴格按標記位置固定。
2. 管道條件：舊管道需打磨內壁結垢（粗糙度Ra＜0.1mm），避免信號散射。
3. 流體狀態：避免非滿管、氣泡或沉淀物影響，確保管道內介質均勻。

外夾式超聲波流量計以技術成熟度高、環境適應性強、維護成本低等優勢，成為工業流量監測的核心設備。通過科學選型、規范安裝及定期維護，可確保其長期穩定運行，為工藝優化、能源管理及環保合規提供堅實保障。未來，隨著物聯網技術的發展，外夾式超聲波流量計將進一步集成智能診斷、預測性維護等功能，推動工業流量測量向更高效、更可持續的方向發展。
