一、技術原理與核心參數

1. 工作原理

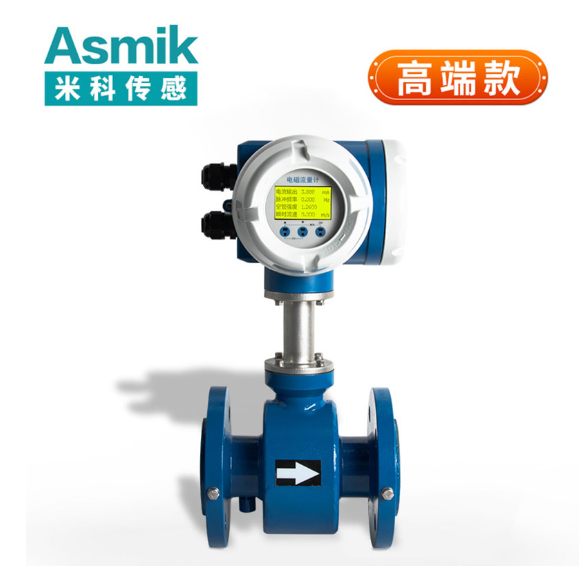

國產電磁流量計基于法拉第電磁感應定律，通過測量導電流體在磁場中的流速實現流量計量，核心原理如下：

• 流量測量：
  流體垂直切割磁場線，產生感應電動勢 E=k⋅B⋅v⋅D，其中 B 為磁感應強度，v 為流速，D 為管道內徑，k 為儀表常數。
• 信號處理：
  微處理器對電動勢信號進行積分計算，結合溫度傳感器數據，輸出標準信號（如4-20mA或RS485協議），并支持數據存儲與遠程傳輸。

2. 關鍵技術參數

參數	規格
口徑	DN15~DN3000（可定制更大口徑）
流量范圍	0.3m³/h~6000m³/h（水），0.8kg/h~20000kg/h（蒸汽）
精度等級	流量：±0.3%FS（高精度型）、±0.5%FS（常規型）；溫度：±0.5℃
介質兼容性	導電液體（電導率≥5μS/cm），如水、酸堿溶液、漿液
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、脈沖輸出（流量信號）
防護等級	IP65（防塵防水）、IP67（防浸水）
供電方式	AC85-265V或DC24V，功耗≤5W

二、典型應用場景

1. 工業水處理

• 半導體工廠純水監測：
  在芯片制造中，電磁流量計實時監測超純水流量，確保工藝精度。某半導體廠通過此方案將純水利用率從85%提升至95%，年減少損耗超千萬元。
• 化工廠腐蝕性液體計量：
  在氫氟酸輸送管道中，采用耐腐蝕襯里的電磁流量計，確保長期穩定測量。某化工廠通過此方案將泄漏事故率從每年5次降至1次，年減少維修成本300萬元。

2. 市政與環保

• 城市供水管道監測：
  在DN1000主管道中，電磁流量計實時監測水量，聯動泵組控制壓力。某市水務局通過此方案將管網漏損率從20%降至12%，年節約水資源超500萬m³。
• 污水處理廠進出水計量：
  在活性污泥法中，電磁流量計監測含顆粒液體的流量，優化曝氣量。某污水廠通過此方案將處理效率提升15%，年減少污泥產量40%。

3. 食品飲料加工

• 飲料生產線糖漿計量：
  在碳酸飲料生產中，電磁流量計精準測量高粘度糖漿流量，確保配方精準。某飲料廠通過此方案將產品合格率從92%提升至98%，年增產效益超800萬元。
• 啤酒廠冷卻水循環控制：
  在發酵車間，電磁流量計監測冷卻水流量，聯動溫控系統。某啤酒廠通過此方案將發酵周期縮短10%，年節約能耗成本200萬元。

4. 能源與電力

• 天然氣貿易計量：
  在城市燃氣門站中，電磁流量計作為貿易結算儀表，計量輸出氣量。某燃氣公司通過此方案將結算誤差從±3%降至±0.8%，年減少經濟損失超600萬元。
• 火電廠凝結水回收：
  在300MW機組中，電磁流量計監測凝結水流量，優化回收效率。某電廠通過此方案將水循環利用率從80%提升至95%，年減少新鮮水消耗超100萬噸。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質電導率	電導率≥5μS/cm選普通型；低電導率介質選電容式電磁流量計。
口徑匹配	實際流量的120%~150%，避免長期低流量運行（<30%量程）。
精度需求	貿易結算選±0.3%FS；內部考核選±0.5%FS。
襯里材質	水選聚氨酯；酸堿選聚四氟乙烯；食品級選陶瓷。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需脈沖輸出選流量信號。
防護需求	戶外安裝選IP67；防爆場景選隔爆型或本安型。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供10%-20%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔電極或超聲波除垢裝置可能加價15%-25%，需平衡功能與成本。
• 國產替代：
  國內廠商在電磁兼容性、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避開泵、閥門等擾流件。
  • 垂直管道：流體自下而上流動，確保電磁線圈均勻覆蓋流場。
• 接地處理：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 襯里保護：
  • 安裝時避免劃傷襯里，使用專用工具調整法蘭間隙。
  • 露天安裝加裝防雨罩，防止線圈受潮。

2. 維護策略

• 定期校準：每12個月用標準流量計驗證精度，調整儀表常數與溫度補償參數，單次校準成本約800-1500元。
• 清潔保養：每季度用軟布擦拭電極表面，避免污垢影響磁場強度。
• 故障處理：
  • 流量異常：檢查管道是否滿管，排除氣泡或雜質干擾。
  • 信號丟失：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝保溫套與電伴熱帶，防止介質結冰損壞儀表。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析流量與工藝參數的關系，預測管網泄漏或用戶用熱異常。
• 邊緣計算能力：在流量計內置邊緣計算模塊，實時處理數據并生成用熱趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至智慧供熱平臺，實現遠程監控與大數據分析。
• 多設備協同：與電動調節閥、室溫傳感器等設備聯動，構建供熱系統閉環控制網絡。

3. 材料創新

• 耐腐蝕電極：開發鉭合金或石墨烯電極，提升在高溫、高鹽介質中的穩定性。
• 高性能線圈：采用納米晶磁芯材料，增強磁場強度與均勻性。

4. 節能與環保

• 低功耗設計：優化電磁激勵電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

國產電磁流量計通過法拉第電磁感應定律與高精度信號處理，實現了流體流量的高準確性、長期穩定性與寬量程適應性。其應用場景覆蓋城鎮供熱、建筑節能、工業蒸汽貿易、區域供熱優化等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升供熱效率與用戶滿意度。未來，隨著人工智能、物聯網及材料科學的進步，國產電磁流量計將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
