一、技術原理與核心參數

1. 工作原理

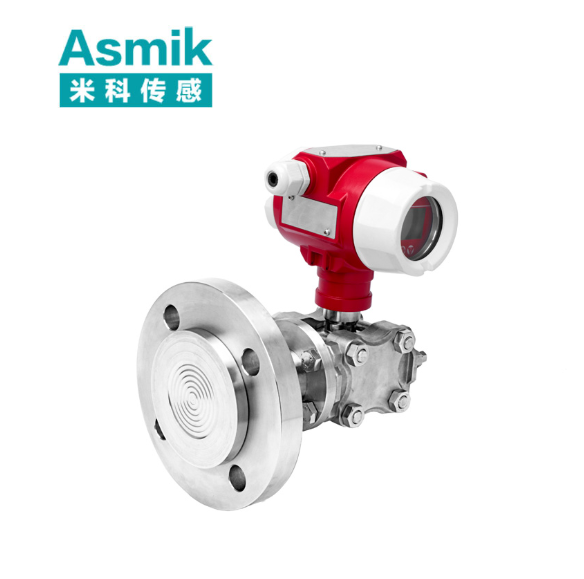

法蘭式差壓變送器通過測量液體底部與頂部的壓力差計算液位高度，核心原理如下：

• 差壓計算：
  液體底部壓力 P1?=ρgh+P0?，頂部壓力 P2?=P0?，差壓 ΔP=P1?−P2?=ρgh，其中 ρ 為液體密度，g 為重力加速度，h 為液位高度。
• 信號轉換：
  通過電容式或擴散硅傳感器將差壓轉換為電信號，經放大、線性化處理后輸出標準信號（如4-20mA或RS485協議）。
• 溫度補償：
  內置溫度傳感器修正液體密度變化對測量的影響，確保精度穩定性。

2. 關鍵技術參數

參數	規格
量程范圍	0~1kPa~100kPa（水），0~10kPa~500kPa（蒸汽）
精度等級	差壓測量：±0.075%FS；液位計算：±0.1%FS
介質兼容性	液體（水、油、化學品）、漿液、粉末
法蘭規格	DN15~DN200（可定制更大口徑），壓力等級PN16~PN400
輸出信號	4-20mA（兩線制）、RS485（Modbus協議）、HART協議
防護等級	IP65（防塵防水）、IP67（防浸水）、IP68（可浸水）
供電方式	24VDC（寬電壓型）、太陽能供電（戶外場景）

二、典型應用場景

1. 石油化工行業

• 原油儲罐液位監測：
  在10萬m³法蘭連接儲罐中，差壓變送器通過底部與頂部法蘭安裝，實時計算液位高度。某油田通過此方案將液位測量誤差從±20mm降至±5mm，年減少冒罐事故損失超800萬元。
• 反應釜物料控制：
  在聚乙烯反應釜中，法蘭式差壓變送器監測固體顆粒料位，確保反應釜填充量精準。某化工廠通過此方案將產品合格率從90%提升至98%，年增產效益超千萬元。

2. 水利與環保

• 水庫水位監測：
  在大型水庫中，差壓變送器通過法蘭安裝于壩體底部與頂部，實時計算水位變化。某案例顯示，通過水位數據優化，水庫蓄水量利用率從75%提升至85%，年減少棄水損失3000萬m³。
• 污水廠污泥界面測量：
  在活性污泥法中，法蘭式差壓變送器區分污泥層與上清液，優化排泥頻率。某污水廠通過此方案將污泥濃度波動范圍從±500mg/L降至±200mg/L，處理效率提升15%。

3. 食品飲料加工

• 啤酒發酵罐液位控制：
  在啤酒發酵罐中，法蘭式差壓變送器監測麥汁液位，聯動酵母投加量與溫度控制。某啤酒廠通過此方案將發酵周期縮短10%，產品口感一致性提升30%，年增產效益超500萬元。
• 藥液儲罐精準計量：
  在藥液配制系統中，差壓變送器通過法蘭連接監測高粘度藥液液位，確保配方精準。某藥企通過此方案將藥液浪費率從3%降至0.5%，年減少原料成本200萬元。

4. 能源與電力

• 燃煤電廠煤倉監測：
  在燃煤電廠煤倉中，法蘭式差壓變送器監測煤堆高度，優化輸煤系統運行。某電廠通過此方案將煤倉利用率從80%提升至95%，年減少燃煤損耗超1000噸。
• 鍋爐汽包水位控制：
  在300MW機組鍋爐中，差壓變送器與導波雷達液位變送器冗余配置，確保水位控制精度達±2mm。某案例顯示，通過液位控制，鍋爐停機次數從每年12次降至2次。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質特性	清潔液體選普通型；含顆粒液體選防堵型；高粘度介質選自清潔型。
法蘭規格	匹配儲罐或管道法蘭標準（如GB/T 9119-2010），壓力等級≥介質工作壓力1.5倍。
精度需求	貿易結算選±0.075%FS；過程控制選±0.1%FS。
環境適應性	高溫環境選耐高溫型號（如≤350℃）；防爆場景選本安型或隔爆型。
輸出信號	需遠程傳輸選RS485（支持Modbus）；需無線傳輸選LoRa/NB-IoT模塊。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供8%-15%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如高鹽廢水）加裝自清潔膜片或反吹裝置可能加價10%-20%，需平衡功能與成本。
• 國產替代：
  國內廠商在差壓傳感器、信號處理算法等領域取得突破，部分產品性能接近進口水平，價格低30%-50%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 法蘭安裝：底部法蘭位于儲罐最低液位以下，頂部法蘭位于最高液位以上，確保差壓測量范圍覆蓋全量程。
  • 垂直管道：流體自下而上流動，避免氣泡或雜質干擾。
• 接地與屏蔽：
  • 儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 環境防護：
  • 露天安裝加裝防雨罩，防止法蘭接口進水或受潮。
  • 高溫介質場景加裝冷卻套管，降低傳感器溫度。

2. 維護策略

• 定期校準：每6-12個月用標準差壓計驗證精度，調整參數確保誤差≤±0.1%FS。單次校準成本約800-1500元。
• 清潔保養：每季度用軟布擦拭法蘭膜片表面，避免污垢或結晶影響差壓測量。
• 故障處理：
  • 液位跳變：檢查法蘭是否泄漏，重新緊固螺栓并密封。
  • 信號異常：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝加熱帶，防止介質結冰損壞傳感器。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析差壓與液位的關聯性，預測儲罐泄漏或液位異常。
• 邊緣計算能力：在變送器內置邊緣計算模塊，實時處理數據并生成液位趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與液位開關、溫度傳感器等設備聯動，構建全參數液位監測網絡。

3. 材料創新

• 耐腐蝕膜片：開發鉭合金或石墨烯膜片，提升在強酸、高鹽環境中的耐用性。
• 高性能傳感器：采用納米晶差壓傳感器，增強信號穩定性與響應速度。

4. 節能與環保

• 低功耗設計：優化差壓檢測電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

法蘭式差壓變送器通過差壓測量技術與高精度信號處理，實現了液位的高準確性、長期穩定性與寬量程適應性。其應用場景覆蓋石油化工、水利環保、食品飲料加工、能源電力等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升液位監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，法蘭式差壓變送器將向更智能化、更環保、更易用的方向演進，為工業數字化轉型提供更堅實的支撐。
