一、技術原理與核心參數

1. 工作原理

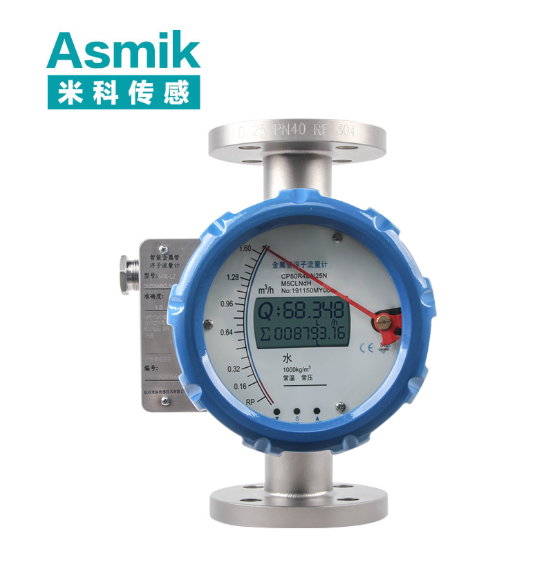

金屬管浮子流量計基于浮子位移與流體動力學平衡原理，通過測量浮子在錐形管中的高度來指示流量，核心原理如下：

• 流量測量：
  流體流經錐形管時，浮子受向上推力與重力平衡，高度 h=k⋅AQ⋅ρ?，其中 Q 為流量，ρ 為流體密度，k 為錐管角度系數，A 為浮子截面積。
• 信號轉換：
  機械式通過磁耦合機構將浮子位移轉換為指針旋轉；智能型通過光電或電容傳感器檢測浮子位置，輸出4-20mA或脈沖信號。
• 材質適配：
  錐管與浮子采用不銹鋼、鈦合金或PTFE涂層，適配腐蝕性介質。

2. 關鍵技術參數

參數	規格
口徑	DN4~DN50（可定制更大口徑）
流量范圍	氣體：0.05m³/h~300m³/h；液體：0.02m³/h~200m³/h
精度等級	機械式：±2.5%FS；智能型：±1.5%FS
介質兼容性	液體（水、油、強酸強堿）、氣體（空氣、惰性氣體）
輸出信號	機械式：指針指示；智能型：4-20mA、RS485（Modbus協議）
防護等級	IP54（防塵防濺）、IP65（防塵防水）
供電方式	機械式：無源；智能型：24VDC或電池供電

二、典型應用場景

1. 實驗室與小型系統

• 高校實驗室氣體流量監測：
  在化學實驗中，金屬管浮子流量計監測氮氣、氫氣等氣體流量，確保反應條件精準。某案例顯示，通過流量控制，實驗重復性從70%提升至95%，數據可靠性顯著提高。
• 小型水處理系統：
  在反滲透純水機中，浮子流量計監測進水流量，聯動高壓泵啟停。某設備商通過此方案將膜元件損耗率從每年20%降至5%，用戶維護成本降低60%。

2. 石油化工行業

• 反應釜進料控制：
  在聚氨酯反應釜中，浮子流量計監測多異氰酸酯與多元醇的投加量，確保配方比例精準。某化工廠通過此方案將產品合格率從85%提升至98%，年減少原料浪費超200萬元。
• 采樣系統流量監測：
  在環保監測站中，浮子流量計控制廢氣采樣流量，確保數據符合國家標準。某案例顯示，通過流量穩定控制，采樣誤差從±15%降至±5%，監測結果法律效力的認可度提升。

3. 食品飲料加工

• 啤酒灌裝線CO?流量控制：
  在啤酒灌裝階段，浮子流量計監測CO?充氣量，確保瓶內壓力穩定。某啤酒廠通過此方案將灌裝缺陷率從3%降至0.5%，年減少報廢產品超50萬瓶。
• 藥液配制流量精準控制：
  在藥液生產中，浮子流量計自動調節溶劑投加量，確保配方穩定性。某藥企通過此方案將藥液濃度偏差從±2%降至±0.5%，年減少報廢批次15%。

4. 市政與環保

• 社區供水管道監測：
  在DN50供水管道中，浮子流量計實時監測水量，聯動變頻泵控制壓力。某案例顯示，通過流量控制，管網漏損率從18%降至10%，年節約水資源超30萬m³。
• 污水廠加藥系統：
  在絮凝劑投加環節，浮子流量計控制藥劑流量，優化污泥沉降效果。某污水廠通過此方案將藥劑用量減少20%，處理成本降低15%。

三、選型策略與成本優化

1. 選型關鍵參數

參數	選型建議
介質類型	腐蝕性液體選鈦合金或PTFE涂層；氣體選不銹鋼材質。
安裝方式	垂直安裝選頂裝型；水平安裝選底裝型（需配導流管）。
精度需求	實驗室分析選±1.5%FS；工業過程控制選±2.5%FS。
環境適應性	戶外安裝選IP65；高溫環境選耐溫型號（≤200℃）。
輸出信號	需數據記錄選智能型（RS485）；僅需指示選機械式。

2. 成本優化方法

• 批量采購：
  采購量≥50臺時，廠家可提供10%-18%折扣，降低單臺成本。
  統一型號可減少備件庫存，優化維護成本。
• 定制化設計：
  特殊介質（如濃硫酸）加裝PTFE內襯或防爆外殼可能加價15%-25%，需平衡功能與成本。
• 國產替代：
  國內廠商在錐管加工、浮子材料等領域取得突破，部分產品性能接近進口水平，價格低40%-60%。

四、安裝規范與維護策略

1. 安裝規范

• 位置選擇：
  • 垂直安裝：浮子需自由升降，避開振動源與熱源。
  • 水平安裝：導流管需保持水平，確保流體均勻分布。
• 接地與屏蔽：
  • 智能型儀表外殼可靠接地，接地電阻≤4Ω。
  • 信號線使用屏蔽雙絞線，單獨穿管敷設，遠離高壓電纜與電機。
• 環境防護：
  • 露天安裝加裝防雨罩，防止儀表進水或受潮。
  • 高溫介質場景加裝冷卻套管，降低儀表溫度。

2. 維護策略

• 定期校準：每6-12個月用標準流量計驗證精度，調整錐管角度與浮子重量。單次校準成本約300-800元。
• 清潔保養：每季度用軟布擦拭錐管內壁，避免污垢或結晶影響浮子滑動。
• 故障處理：
  • 流量指示異常：檢查浮子是否卡滯，重新調整錐管垂直度。
  • 信號中斷：校驗接線與電源，更換屏蔽性能更好的電纜。
  • 冬季防護：北方地區加裝保溫套，防止介質結冰損壞儀表。

五、未來發展趨勢

1. 智能化升級

• AI算法集成：通過機器學習分析流量與工藝參數的關系，預測管道堵塞或泄漏異常。
• 邊緣計算能力：在流量計內置邊緣計算模塊，實時處理數據并生成流量趨勢圖，減少對上位機的依賴。

2. 物聯網融合

• 云平臺對接：支持MQTT協議，將數據直接上傳至工業互聯網平臺，實現遠程監控與大數據分析。
• 多設備協同：與壓力傳感器、溫度傳感器等設備聯動，構建全參數流量監測網絡。

3. 材料創新

• 耐腐蝕錐管：開發石墨烯或陶瓷涂層，提升在強酸、高鹽環境中的耐用性。
• 輕量化浮子：采用鈦合金或復合材料，降低儀表重量同時保持強度。

4. 節能與環保

• 低功耗設計：優化光電檢測電路與信號處理模塊，降低設備運行能耗。
• 可回收材料：外殼與包裝使用環保材料，符合RoHS指令要求。

總結

金屬管浮子流量計通過浮子位移與流體動力學平衡原理，實現了中低壓流體流量的直觀顯示與精準測量。其應用場景覆蓋實驗室分析、石油化工、食品飲料加工、市政環保等多個領域，結合合理的選型策略與規范的安裝維護，可顯著提升流量監測的準確性與系統效率。未來，隨著人工智能、物聯網及材料科學的進步，金屬管浮子流量計將向更智能化、更環保、更易用的方向演進，為工業過程的精細化控制提供更堅實的支撐。
